二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變?nèi)荻O管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。
早期的真空電子二極管；它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。
穩壓二極管主要用在電源供路板中，的可以采開測量也 穩壓二極管主要用在電源供路板中，的可以采開測量也 穩壓二極管主要用在電源供路板中，的可以采開測量也 可以采用在路測量。

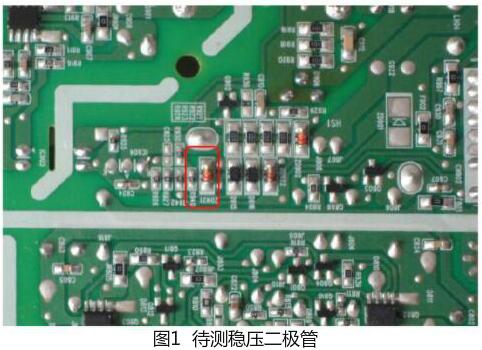

（1）首先將待測穩壓二極管的電源斷開，接著對待測穩壓二極管進行觀察，看待測穩 壓二極管是否損壞，有無燒焦、虛焊等情況。如果有，穩壓二極管已損壞。本次待測的穩壓二極管如圖1所示，外形完好沒有明顯的物理損壞。

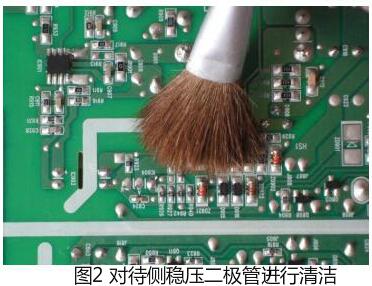

（2）為使測量的結果更加準確，用一小毛刷清潔穩壓二極管的兩端，去除兩端引腳下 的污物，如圖2所示。避免因油污的隔離作用使表筆與引腳間的接觸不實影響測量結果。

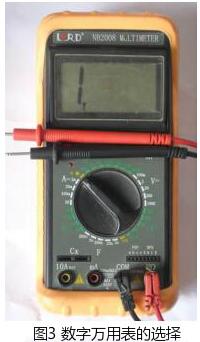

（3）清潔完畢后選擇數字萬用表的“二極管”擋，如圖3所示。
（4）將數字萬用表的兩表筆分別接待測穩壓二極管的兩極，如圖4所示。測出一固 定阻值。

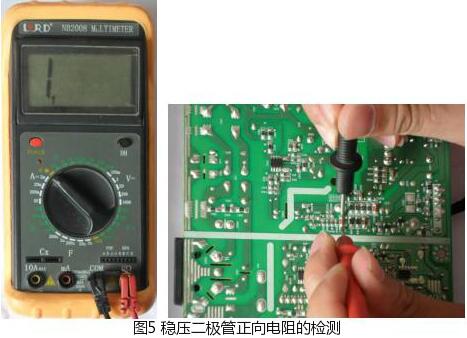

（5）交換兩表筆再測一次如圖5所示。發現讀數為無窮大。
兩次檢測中出現固定電阻的那一組的接法即為正向接法（紅表筆所接的為萬用表得正 極），經檢測待測穩壓二極管正向電阻為一固定電阻值，反向電阻為無窮大。因此該穩壓二 極管的功能基本正常。
如果待測穩壓二極管的正向阻值和反向阻值均為無窮大，則二極管很可能有斷路故障；如果測得穩壓二極管正向阻值和反向阻值都接近于0，則二極管已被擊穿短路；如果測得穩 壓二極管正向阻值和反向阻值相差不大，則說明二極管已經失去了單向?qū)щ娦曰騿蜗驅щ娦圆涣肌?/span>
晶體二極管為一個由p型半導體和n型半導體形成的pn結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于pn結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。當外加的反向電壓高到一定程度時，pn結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。pn結的反向擊穿有齊納擊穿和雪崩擊穿之分。
