電子鎮流器（ballast）又稱電感鎮流器，它是一個鐵芯電感線圈，電感的性質是當線圈中的電流發生變化時，則在線圈中將引起磁通的變化，從而產生感應電動勢，其方向與電流的方向相反，因而阻礙著電流變化。在日光燈中用到。鎮流器可以由電阻、電感、電容和漏磁變壓器等獨立組成，也可以由這些器件或由電子元件等組合而成。鎮流器在實際應用中，其功能已不僅局限于鎮流器本身，還常將電路中所需的其他功能或裝置，都包含于鎮流器之中。
電子鎮流器（Electronic ballast），是鎮流器的一種，是指采用電子技術驅動電光源，使之產生所需照明的電子設備。與之對應的是電感式鎮流器（或鎮流器）。現代日光燈越來越多的使用電子鎮流器，輕便小巧，甚至可以將電子鎮流器與燈管等集成在一起，同時，電子鎮流器通常可以兼具啟輝器功能，故此又可省去單獨的啟輝器。電子鎮流器還可以具有更多功能，比如可以通過提高電流頻率或者電流波形（如變成方波）改善或消除日光燈的閃爍現象；也可通過電源逆變過程使得日光燈可以使用直流電源。

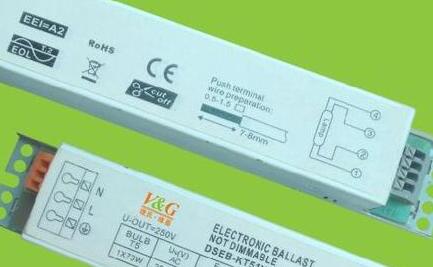

鎮流器的左側也就是橘色的接口就是零線和火線還有地線了，這個就不用我說了吧
一端2個接線，是接民用電220交流的。就是往電線上接，沒有正負區分。

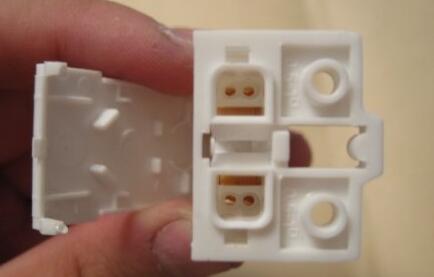

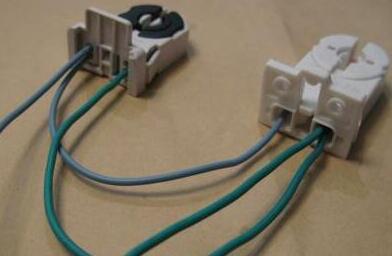

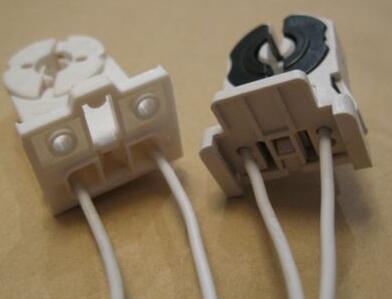

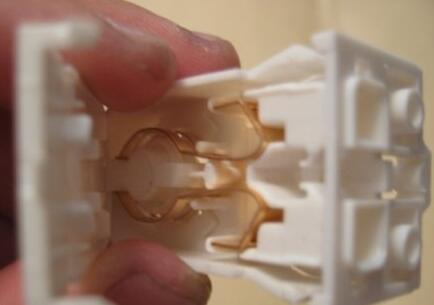

一端4個接線，是接2跟燈管的，燈管坐上應該有線。也沒有正負區分。如果你只接一跟燈管，只用在一起的兩根接上就行了。
1、先用電筆測試正負極；
2、電工膠要扎牢固，避免漏電。
日光燈電子鎮流器是我們?nèi)粘９ぷ魃畹娜粘Ｕ彰鞴ぞ撸o我們的生活帶來光明和方便。幾乎沒有人不知道日光燈，但卻有很多人不知道和日光燈配套工作的一個產品—鎮流器。現在使用的基本上是都是電感鎮流器。小編知道，日光燈電子鎮流器與日光燈必須要配套使用，它可以保證日光燈能正常點燃，并達到各項性能指標開始工作。今天大家就和小編一起來了解鎮流器工作的原理及接線圖。
大多數氣體放電燈是利用弧光放電特性制成的，具有電壓隨電流增加而下降的負特性（又稱負阻特性），不可能建立穩定的工作點。為了使放電穩定，限制燈工作電流，必須在氣體放電光源電路中設置鎮流器。鎮流器已成為氣體放電光源電路中重要的附加裝置。使用半導體電子元件，將直流或低頻交流電壓轉換成高頻交流電壓，驅動低壓氣體放電燈、鹵鎢燈等光源工作的電子控制裝置。應用最廣的是熒光燈電子鎮流器。
（一）日光燈電感鎮流器工作原理及接線圖
（1）當送出交流電時，因熒光燈屬于冷燈，燈管電阻無窮大，大電流就流向阻抗比較小的啟動器，因此氖燈會先亮一下子與電容形成崩潰，此時電流流過燈管兩端的鎢絲，鎢絲因此被加熱，這段時間為0至A的時間。
（2）當時間在A時即電源電壓為零伏，由于日光燈此時已為熱燈，使得燈管內電阻相當小，此時啟動器部分停止崩潰，接著時間A至?xí)r間B熒光燈點燈成功，并且時間B以后螢光燈兩端的壓降大約只有122伏特左右（20W螢光燈），使啟動器不再崩潰，從此之后日光燈正常工作維持一定亮度，直到電源關閉日光燈熄滅。
（3）在時間A至?xí)r間B，電感鎮流器（電感）兩端感應電壓為220伏，再加上電源220伏，其螢光燈兩端總電壓降為440伏，所以螢光燈需要大電壓才能啟動。
（4）在時間B之后，電感式鎮流器（電感）扮演著恒流的重要角色，所以日光燈一直維持著固定的亮度。
（二）工作原理
當開關接通的時候，電源電壓立即通過鎮流器和燈管燈絲加到啟輝器的兩極.220伏的電壓立即使啟輝器的惰性氣體電離，產生輝光放電。
這個過程的熱量使雙金屬片受熱膨脹，因?yàn)閯?dòng)靜觸片的膨脹程度不同，U形動觸片膨脹伸長，與靜觸片接觸而接通電路，于是鎮流器的兩極接觸。電流通過鎮流器、啟輝器觸極和兩端燈絲構成通路。這時，由于啟輝器兩極閉合，兩極間電壓為零，啟動器中的氖氣停止導電，輝光放電消失，導致管內溫度下降，U形動觸片冷卻收縮，兩觸片分離，電路自動斷開。
在兩極斷開的瞬間，電路電流突然切斷，鎮流器產生很大的自感電動勢，與電源電壓疊加后作用于管兩端。燈絲受熱時發射出來的大量電子，在燈管兩端高電壓作用下，以極大的速度由低電勢端向高電勢端運動。在加速運動的過程中，碰撞管內氬氣分子，使之迅速電離。氬氣電離生熱，熱量使水銀產生蒸氣，隨之水銀蒸氣也被電離，并發出強烈的紫外線。
在紫外線的激發下，管壁內的熒光粉發出近乎白色的可見光。日光燈正常發光后。由于交流電不斷通過鎮流器的線圈，線圈中產生自感電動勢，自感電動勢阻礙線圈中的電流變化，這時鎮流器起降壓限流的作用，使電流穩定在燈管的額定電流范圍內，燈管兩端電壓也穩定在額定工作電壓范圍內。

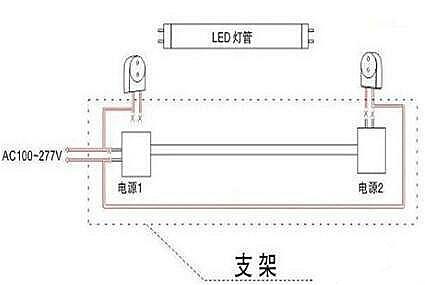

日光燈鎮流器接線圖有很多種，主要區別在于電路本身的結構還有房子里的結構。鎮流器應該符合國際上的各種標準，比如額定電流電壓以及電壓變化的范圍。有時候家里的日光燈忽然不亮了，有可能是鎮流器出現故障了，此時應該找專業的電工過來家里面維修。建議，如果要自己親自維修電器，可以先關閉電源，請注意自身的安全。
