TO-263封裝,MOS管

MOS管封裝說明

MOSFET芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB 上。表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB表面的焊盤上。

TO-263封裝MOS管原廠

TO-263封裝MOS管原廠如下，深圳市可易亞半導體科技有限公司（簡稱KIA半導體）.是一家專業從事中、大、功率場效應管(MOSFET)、快速恢復二極管、三端穩壓管開發設計，集研發、生產和銷售為一體的國家高新技術企業。

TO-263封裝,MOS管

KIA半導體，已經擁有了獨立的研發中心，研發人員以來自韓國(臺灣)超一流團隊，可以快速根據客戶應用領域的個性來設計方案，同時引進多臺國外先進設備，業務含括功率器件的直流參數檢測、雪崩能量檢測、可靠性實驗、系統分析、失效分析等領域。

TO-263封裝,MOS管

強大的研發平臺，使得KIA在工藝制造、產品設計方面擁有知識產權35項，并掌握多項場效應管核心制造技術。自主研發已經成為了企業的核心競爭力。

TO-263封裝,MOS管

KIA半導體的產品涵蓋工業、新能源、交通運輸、綠色照明四大領域，不僅包括光伏逆變及無人機、充電樁、這類新興能源，也涉及汽車配件、LED照明等家庭用品。KIA專注于產品的精細化與革新，力求為客戶提供最具行業領先、品質上乘的科技產品。

TO-263封裝,MOS管

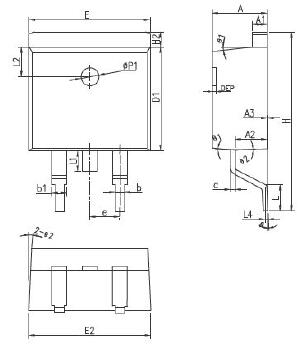

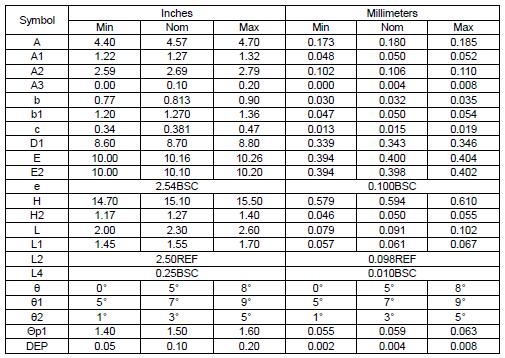

TO-263封裝 MOS管引腳及封裝實物圖

TO-263封裝,MOS管

TO-263封裝 MOS管選型表大全

TO-263封裝 MOS管選型表大全，KIA半導體執行的全面質量管理體系，是將所有產品質量從芯片設計開始，一直貫徹到客戶使用的全過程質量跟蹤和監控。我們確定在這一質量控制體系下生產的產品，在相關環節的質量狀態和信息都是有效控制，確保提供給客戶的產品是安全可靠的。

Part Numbe	ID（A）	BVDSS（v）	Typical RDS(ON)@60% ID（Ω）	MAX RDS(ON)@60% ID（Ω）	ciss
Part Numbe	ID（A）	BVDSS（v）	Typical RDS(ON)@60% ID（Ω）	MAX RDS(ON)@60% ID（Ω）	pF
KIA100N03A	90	30	0.0031	0.005	3070
KIA2803A	150	30	0.0022	0.003	4050
KNX2803B	150	30	0.0021	0.0028	5060
KNX3204A	100	40	0.004	0.0045	3000
KNX2804A	150	40	0.003	0.0035	5000
KNX3306B	80	60	0.007	0.008	3080
KNX3206A	110	60	0.0065	0.008	3400
KIA2906A	130	60	0.0055	0.007	3100
KIA2806A	160	60	0.0035	0.0045	4376
KNX1906B	230	60	0.0027	0.0035	6110
KNX3508A	70	80	0.0095	0.011	2900
KNX3308A	80	80	0.0062	0.009	3110
KNX3308B	80	80	0.0072	0.009	3650
KIA75NF75	80	80	0.007	0.009	3110
KNX2808A	150	80	0.004	0.005	6109
KNX2708A	160	80	0.004	0.0048	9300
KNX3208A	100	85	0.0065	0.008	3420
KNX2908A	130	85	0.005	0.006	5000
KIA3510A	75	100	0.009	0.011	2946
KNX2910A	130	100	0.005	0.007	6800
KNX2810A	150	100	0.005	0.007	6800
KNX2710A	160	100	0.0045	0.005	8000
KIA840S	8	500	0.7	0.9	960
KIA7N65H	7	650	1.2	1.4	1000
