線性電源的穩壓電源
信息來源：本站 日期：2017-05-19

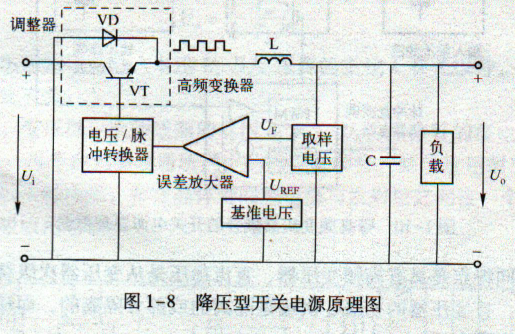

線性電源的動態響應非常快，穩壓性能好，只可惜其功率轉換效率太低。要想提高效率，就必須使圖 1-2中的功率調整器件（即調整管）處于開關上作狀態，再對圖1-2所示電路相應地稍加改變即成為開關型穩壓電源。轉變后的降壓型開關電源原理圖如圖1-8所示。調整管作為開關而言，導通時（壓降小）幾乎不消耗能量，關斷時漏電流很小，也幾乎不消耗能量，從而大大提高了轉換效率，其功率轉換效率可達80%以上。
在圖1-8中，波動的直流電壓U輸入高頻變換器（即開關管VT和碳化硅二極管VD），經高頻變換器轉變?yōu)楦哳l(≥20kHz)脈沖方波電壓，該脈沖j‘波電壓通過輸出濾波器（電感L和電容c）變成平滑的直流電壓供給負載。高頻變換器和輸出濾波器一起構成主回路，完成能量處理任務。而穩定輸出電壓的任務是靠控制回路對主回路的控制作用來實現的。控制回路包括取樣電壓部分、基準電壓部分、比較放大器（誤差放大器）、電壓／脈沖轉換器等。開關電源穩定輸出電壓可以直觀理解為通過控制濾波電容的充、放點時間來實現。
具體的MOS穩壓過程為：MOS當開關電源的負載電流增大或輸入電壓U降低時，輸出電壓U輕微下降，控制回路就使高頻變換器輸出的脈沖方波的寬度變寬，即給電容多充電點( 充電時間加長），少放點電（放電時間減短），從而使電容C上的電壓（即輸出電壓）回升起到穩定輸出電壓的作用。反之，、當外界因素引起輸出電壓偏高時，控制電路使高頻變換器輸出脈沖方波的寬度變窄，即給電容少充點電，從而使電容c上的電壓同落，穩定輸出電壓。
