什么是MOS管柵極懸空？MOS管柵極不能懸空！-KIA MOS管
信息來源：本站 日期：2021-01-19

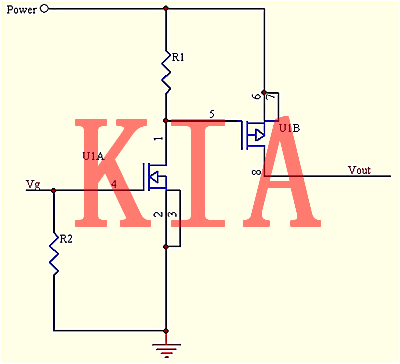

MOS管經常用于電路的開關控制，通過改變柵極(gate)的電壓來使漏級(drain)和源級(source)導通或截斷。下面就是一個常見的開關電路。
MOS管柵極懸空：Vg輸入高時，N管會導通，使得P管的柵極為低，P管的DS導通。
Vg為高阻態時，Vout輸入不定，檢查發現P管的柵極電壓變化不定。R2虛焊，從而導致了N管的柵極懸空，R2焊好，問題解決。
因此，MOS管的柵極不能懸空。P管應該有一個上拉電阻，對應的，N管應該有一個下拉電阻。
MOS管柵極懸空：MOS管每一級之間都會產生感應電容，G同S極D極可看成絕緣的，G極懸空后，感應電壓沒有釋放回路，從而控制mos管導通。MOS管前端電壓不受控制直接加在后端電路上了。
mos管柵極不能懸空，否則Vg處于高阻態，使得柵極電壓變化不確定。
對于TTL電路而言，懸空的相當于高電平。
具體怎么處理？什么時候接高電平，什么時候接低電平？
輸入的門電路考慮到前面的電壓損耗，高電平的確定范圍會低一點，輸出的高電平值會高一些。
芯片的輸出管腳，除了芯片有特別說明外，都是可以直接懸空處理。
參考：
TTL集成電路，“管腳懸空相當于高電平” 是由于TTL集成電路的內部結構決定的。TTL的輸入端是發射極輸入方式，就是說前級輸入低電平,是給它提供一個電流流出的通路,相當于輸入邏輯"0”;
輸入端開路時,沒有“下拉”電流流出,是“非零”狀態,所以等于高電平輸入,是邏輯“1”。但是不建議這樣用，抗干擾能力差。把不用的輸入端通過1 K電阻接正電源為好。再把TTL的輸出結構(三極管互補輸出)看看就明白了。
學習集成電路的應用知識，不管是模擬的、數字的、計算機的集成電路,內部的原理、結構不重要,但是一定要記住輸入、輸出端的結構與特點，即集成塊的“對外特性” 要掌握。
推挽輸出概念
推挽輸出的輸出端由兩個mos管組成，上面一個是p溝道mos管，其源級接VCC，下面一個是n溝道mos管，其源極接地，推挽輸出既可以輸出高電平也可以輸出低電平，相當于一個反相器。開漏輸出就主要一個n溝道mos管接地，可以輸出低電平，如果要輸出高電平則需要一個外加電源和上拉電阻。
