如何提升LED電子顯示屏的電源效率？解析-KIA MOS管
信息來源：本站 日期：2021-01-31

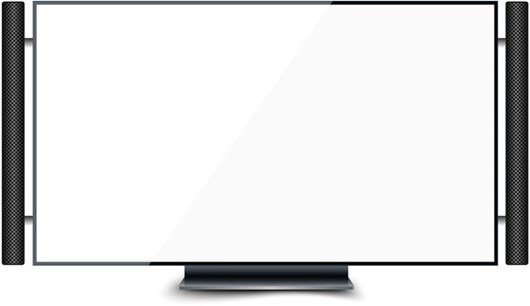

LED電子顯示屏，一般面積都比較大，整體耗電量也比較大，那么提升電子屏的使用功率工作就顯得尤為重要。那么，要想提升LED電子屏的使用功率，LED顯示屏廠家提醒需要解決以下幾個問題：
1、合理選用開關器件：這個就是成本和性能的平衡了，什么樣的客戶要求，用什么樣的器件，但得合理。如果要效率，毫無疑問COOLMOS，低VF輸出二極管。
2、選擇好的電解電容很多人忽略了這個，電解的損耗很大。
3、啟動部分功耗設計有效率的前提下，就要考慮，目前很多芯片都有HV啟動腳，啟動電流也越做越低，這點就是要對新型器件多了解，當然了，還有外加電路無損啟動等，不適合LED驅動。
4、主電流回路PCB盡量短：LAYPCB的經驗，及布局，快速的方法就是多看大廠的作品。
5、優化變壓器參數設計：減少振鈴帶來的渦流損耗。這個比較難，先要把電磁基礎知識掌握，設計合理的變壓器，最要緊的是耐心，哪怕是想到能提高0.5%的效率，也要去嘗試。
6、芯片輔助供電優化這點ST的L6562D應用文檔中有指出，15V為最佳，但LED一般又為寬電壓輸出，所以我的選擇是加一級線性穩壓，使芯片工作在15V來降低損耗。
7、輸入EMI部分優化設計如果過安規，這部分考究得比較多，主要是經驗。
8、選擇高效率的拓補結構這個是方案選型的開始，例如PWM和QRPFM，當前提客戶提出效率要求，就要評估選什么樣的拓補。
