加速晶體管開關方法

1、加速晶體管開關：使用加速電容

加速晶體管開關方法

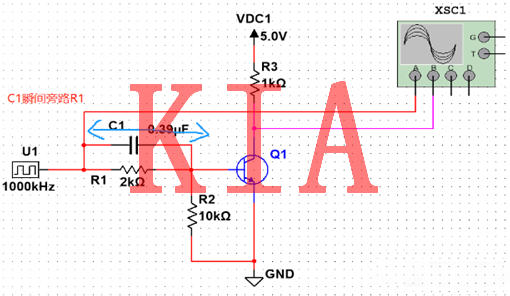

使用加速電容時的電路

加速晶體管開關方法

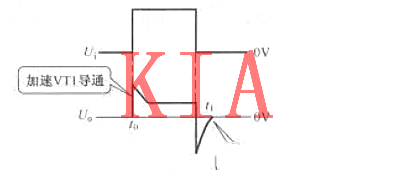

加速電容對基極電壓的影響

基極限流電阻R1添加并聯小容量電容器的電路。這樣，當輸入信號上升、下降時能夠使R1電阻瞬間被旁路并提供基極電流，所以在晶體管由導通狀態變化到截止?fàn)顟B(tài)時能夠迅速?gòu)幕鶇^(qū)取出電子（因?yàn)镽1被旁路），消除開關的時間滯后。這個電容的作用是提高了開關速度，所以稱為加速電容。

加速晶體管開關方法

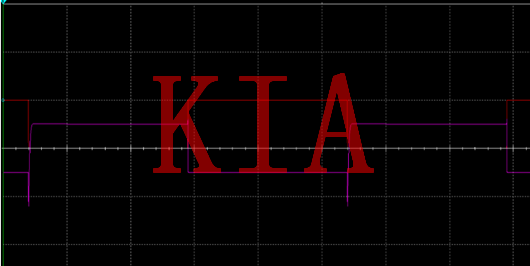

加了加速電容的輸入輸出波形

添加了加速電容之后的輸入輸出波形圖，可以看出晶體管開關速度明顯提升，邊沿變得陡峭，由于所使用的晶體管以及基極電流、集電極電流值等原因，加速電容的最佳值是各不相同的。因此，加速電容的值要通過實際電路的開關波形決定。

2、加速晶體管開關：肖特基鉗位

提高晶體管開關速度的另一個方法是利用肖特基二極管鉗位。這種方法是74LS、74ALS、74AS等典型的數字ICTTL的內部電路所采用的技術。

下圖是對圖1添加肖特基鉗位的電路。所謂的肖特基鉗位是在基極與集電極之間接入肖特基二極管。這種二極管不是PN結，而是由金屬與半導體接觸形成具有整流作用的二極管，其特點是開關速度快，正向壓降VF比硅PN結小。

加速晶體管開關方法

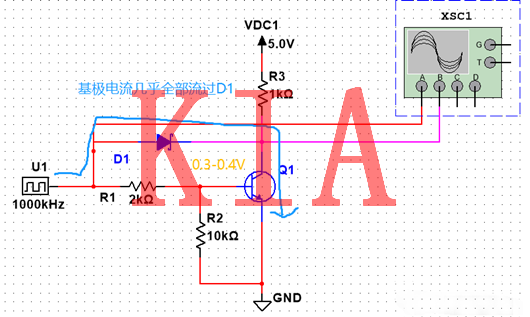

進行肖特基鉗位的電路

加速晶體管開關方法

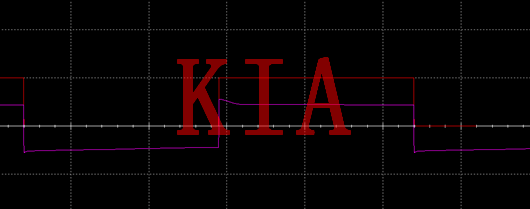

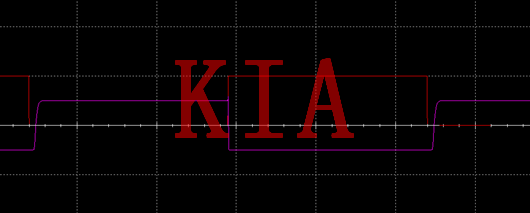

加了肖特基鉗位的輸入輸出波形

如上圖是加入了肖特基鉗位的輸入輸出波形，可以看出其效果與接入加速電容（圖3）時相同，晶體管開通關斷邊沿明顯變陡峭。

分析圖5可知，肖特基二極管的正向電壓降VF比晶體管的VBE小，所以本來應該流過晶體管的大部分基極電流現在通過D1被旁路掉了。這時流過晶體管的基極電流非常小，所以可以認為這時晶體管的導通狀態接近截止?fàn)顟B(tài)。

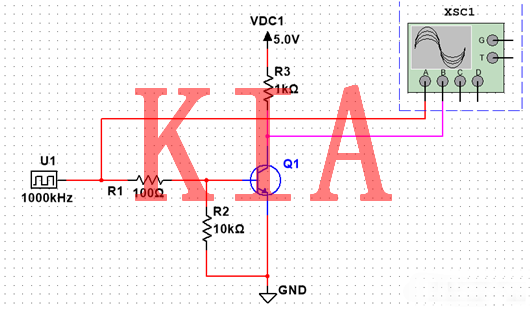

3、加速晶體管開關：減小基基電阻R1

加速晶體管開關方法
