MOS管是一種電壓控制電流的放大裝置，這是一個增強型N溝道MOS管，用它舉例的原因是它常用來做電機驅動。
從定義出發來解釋就是，如果GS間電壓夠大了，就可以控制DS間的電壓。注意DS間的電壓是自己外加的，GS間的電壓只起到開關的作用。所以MOS管也稱作電子開關。

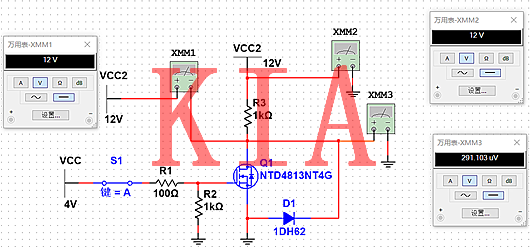

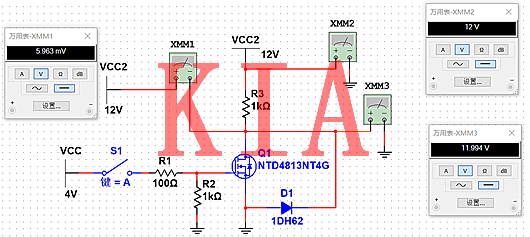

這兩張圖區別就是開關的閉合，大家可以比較一下這三個電壓表的值和開關閉合的后三表值的變化。
講一下這個圖的幾個元件
1.R2，這樣的話開關閉合電壓表1的值為12V，再斷開后電壓表的值仍為12V，因為MOS可以儲存能量，所以加一個接地的R2，可以讓開關斷開后，電壓表的值迅速變回接近0的值。
2.那個D1二極管，這個在仿真的時候沒啥用，甚至會增大誤差（因為二極管也有電阻），但是實際電路時，這個可以防止電流倒著流回來，燒了MOS，所以這是個續流二極管，還是很有用的。
3.R3，這個電阻的用處是把電流量轉化為電壓值，U=IR,加上它就是讓控制出來的電流有個更直接的顯示。要是這個電阻不加的話，想看到電流變化，電壓表只能去測電流了。
4.R1，這個蠻神奇的。1.防止支路上電流太大燒了管子。2.分壓。（因為MOS也有電阻，又因為MOS是個電壓做控制量的元件，所以加個電阻分個壓來確保控制量達到額定值。）

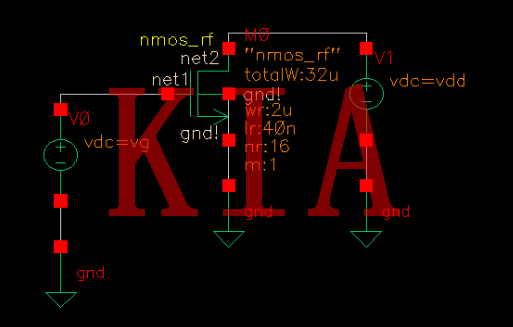

gm的定義是輸出電流和電壓的比值， 其量綱是電阻的倒數。 因此只需要在輸入端加一個電壓， 測量輸出端的電流即可。

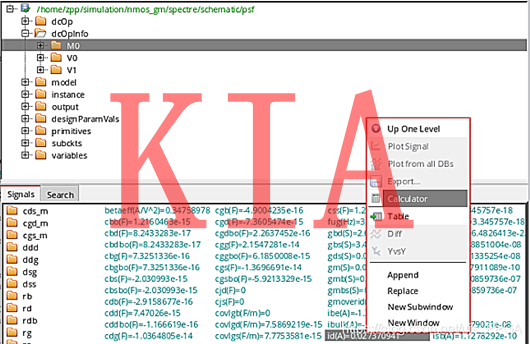

簡單的做DC直流仿真，然后在ADE界面中執行菜單欄命令【Tools】→【Results Browser】，選擇mos管，將id取值到計算器當中：

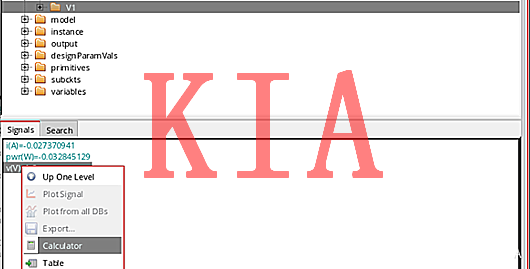

同樣的，將柵極電壓源的電壓值也取值到計算器當中：

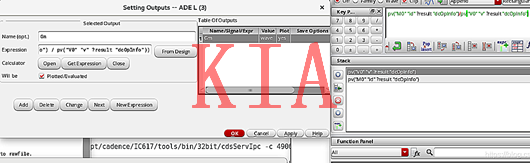

在ADE界面中執行菜單欄【Outputs】→【Setup】，添加新的公式，取名為Gm，獲取計算器中的公式：

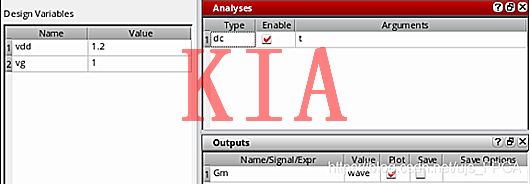

最后的ADE界面如下：
對VG進行參數掃描，注意不要在DC掃描中設置。

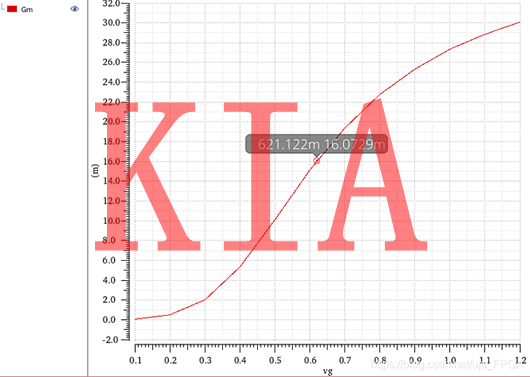

最后得到的跨導曲線為：
