一、電路介紹
使用MOS管實現的防電源反接電路，在電源正確接入時，電源正常對負載供電。在電源正負極反接時，斷開負載電路，從而保護負載。下面講解使用“P型”MOS管的防電源反接電路。
二、電路分析（以Vin=5V為例）
1、電源正確接入時電源正常接入，也就是電源沒有正負反接，此時電源正常對負載供電。
假設拿掉MOS管g極的電阻R1，此時MOS管將不導通，但Vin可以通過MOS管的體二極管對負載進行供電。
體二極管的壓降約為5V-4.3V=0.7V。
實際上MOS管的g極是有電阻R1的，MOS管的g極通過電阻R1接到電源負極的GND。

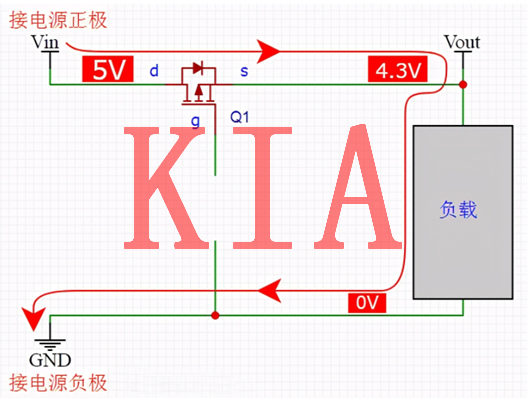

在MOS管導通前，Vin的電壓依然通過MOS管體二極管傳到Vout（也就是MOS管s極的電壓）。

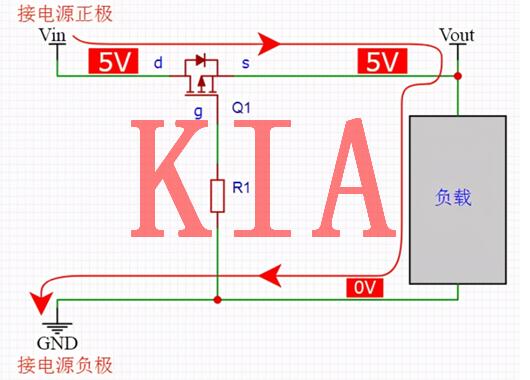

而當Vout從0上升到足夠高時（往往不需要到4.3V），已經有足夠大的Vgs電壓將MOS管打開，最終各點的電壓如下圖。
此時Vgs=Vg-Vs=0-5V=-5V。
2、電源正負極反接時

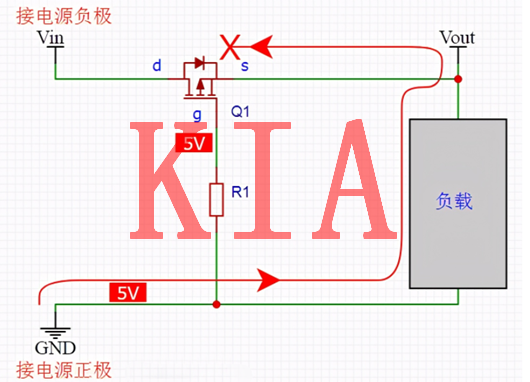

由于MOS管g極電壓為5V--》所以Vgs電壓大于0--》MOS管不導通，且體二極管也反向截止--》電流不能形成回路--》負載被保護。
三、電路擴展

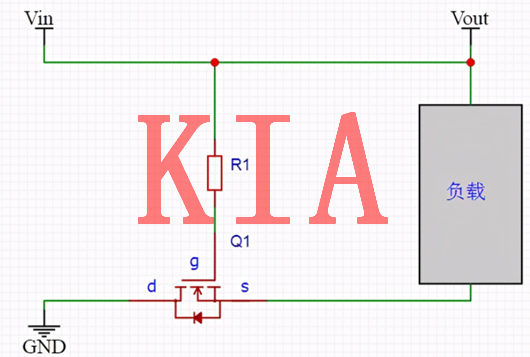

上述電路使用的是“P型”MOS管，也可以使用“N型”MOS管，電路如下。

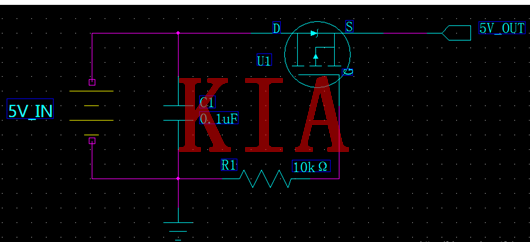

分享一個基于PMOS管的電源防反接電路：
防反接原理：
當5V沒反接時，5V通過PMOS管的體二極管（DS間還沒導通）到達S極，S極電壓為5-0.7=4.3V，此時Ugs=-4.3V，PMOS管導通（DS間導通），體二極管被短接，電流都從DS流過，MOS管導通后DS間的內阻很小，產生的壓降基本可忽略，所以5V_OUT基本等于5V。
當5V反接時，G極是高電平，Ugs》0，PMOS管不會導通，起到保護電路的作用。
使用PMOS管防反接，要注意以下幾點：
1、在PMOS管輸入端不要使用有極性的濾波電路；
2、輸入端電容C1起軟啟動作用；
3、在G極串接一個電阻R1到地，防止MOS管擊穿；
4、PMOS管選型時選擇合適的開啟電壓Ugs（th）；
5、注意PMOS管的體二極管方向，即電流方向，如果S極輸入，D極輸出是起不來防反接作用的；
6、這種電路一般用在低壓場合，24V這類的可以用一個二極管防反接，畢竟二極管0.7V的壓降相對24V是比較小的。
