關于MOS管d、s反接及電源反接的問題-KIA MOS管

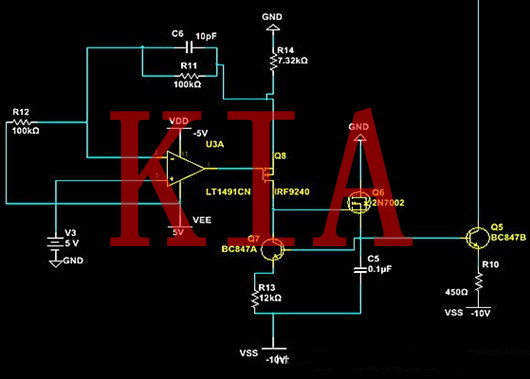

MOS管d、s反接：P溝道，本來就是MOS管本身里有一個體二極管，是D級到S級，就按溝道不打開，電流不經過溝道過去，也可以先過它的體二極管到S級的。

S級有高電平后，不就S大于G了嗎?這時候溝道不就打開了?電流就開始走溝道，而不走體二極管了。

如果D加正電位當然電流從D流向S，而S加正電位對于NMOS管是不推薦的。因為MOS管從結構上來說實際上有4個電極, G/D/S和B襯底Bulk。

雖然說NMOS電流可以從D流向S也可以從S流向D,但是襯底B應該接最低電位，對于N管就是負電位，對于P管就是正電位。也就是說D/S互換使用時，B也要改變連接的位置。

而在多數分立的MOS管中已經把B和定義為S的溝道一端連在一起了，只引出G/D/S三個電極，除非有的MOS管B極另有用途而單獨引出。

這樣一來如果D/S交換，開啟電壓/跨導/通導電阻等參數都會變壞，所以一般不建議這樣使用。要求雙向導電的場合，可以用N管與P管并聯的電路結構。

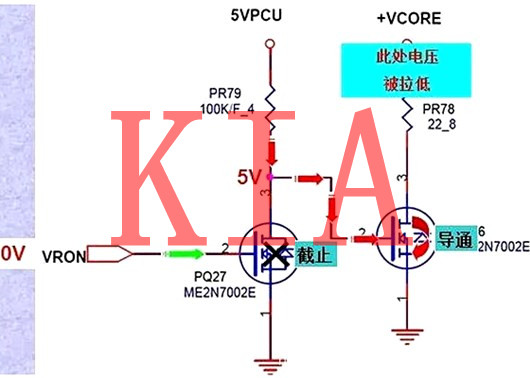

MOS管d、s反接：有些DC/DC的防反接保護就是使用N型MOS管的S至D導通方向來實現的，那樣應怎么解釋呢?

一個反接保護電路，一反接D就為正了，保護管就起作用了。IRL3103的DS間還并聯了一個保護二極管，當沒有接反時，正常電流主要通過這個二極管回流到電源負端，而反的DS電壓不會超過二極管正向壓降。

當接反時，二極管不導電，電流全靠MOS控制，而MOS的G端變負或0而截止了。不過注意IRL3103的GS是可以承受正負電壓的。

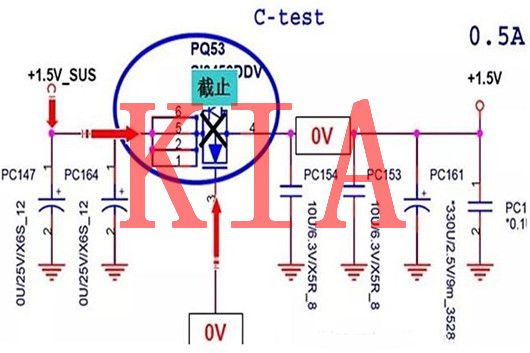

實際上這里接觸到功率MOS管的另一個問題，就是體二極管。幾乎所有的功率MOS管的DS端都并聯了一個二極管，這個二極管的方向就決定了DS不可以交換使用，接反了二極管通導，G就沒有控制了。

這個二極管本來是為了避免分布晶體管造成栓鎖效應而產生的，但客觀上起到了保護DS,并使DS不能反接的作用。這個二極管在多數小功率MOS上和集成電路中是沒有的，而在功率MOS的圖上經常也不畫出來。

所以你的問題可以理解為，用兩個相對串聯的NMOS管來傳交流電時，在某一半周是用D為正S為負的MOS管串聯了一個正向導電的二極管來實現導電，而那個D為負S為正的MOS管被與其并聯的正向導電二極管旁路了。

MOS管電源反接定義：

電源反接，會給電路造成損壞，不過，電源反接是不可避免的。所以，我們就需要給電路中加入保護電路，達到即使接反電源，也不會損壞的目的。

一般可以使用在電源的正極串入一個二極管解決，不過，由于二極管有壓降，會給電路造成不必要的損耗，尤其是電池供電場合，本來電池電壓就3.7V，你就用二極管降了0.6V，使得電池使用時間大減。

MOS管防反接，優點就是壓降小，小到幾乎可以忽略不計?，F在的MOS管可以做到幾個毫歐的內阻，假設是6.5毫歐，通過的電流為1A（這個電流已經很大了），在他上面的壓降只有6.5毫伏。

由于MOS管越來越便宜，所以人們逐漸慢慢開始使用MOS管防電源反接。

NMOS管防止電源反接電路：

正確連接時：剛上電，MOS管的寄生二極管導通，所以S的電位大概就是0.6V，而G極的電位，是VBAT，VBAT-0.6V大于UGS的閥值開啟電壓，MOS管的DS就會導通，由于內阻很小，所以就把寄生二極管短路了，壓降幾乎為0。

電源接反時：UGS=0，MOS管不會導通，和負載的回路就是斷的，從而保證電路安全。

PMOS管防止電源反接電路：

正確連接時：剛上電，MOS管的寄生二極管導通，電源與負載形成回路，所以S極電位就是VBAT-0.6V，而G極電位是0V，PMOS管導通，從D流向S的電流把二極管短路。

電源接反時：G極是高電平，PMOS管不導通。保護電路安全。

MOS管連接技巧：

NMOS管DS串到負極，PMOS管DS串到正極，讓寄生二極管方向朝向正確連接的電流方向。
