三極管與MOS管作為開關管時如何選擇？-KIA MOS管

三極管與MOS管

MOS管和三極管是電子電路的基礎，也是集成電路的基礎。為了更容易理解它們的工作原理，這里用形象圖示一下它們的原理和特點。

一、MOS管

MOS管是電壓控制型器件，柵極（G）的電壓控制源極（S）和漏極（D）之間的電流。下面以NMOS為例圖示如下。

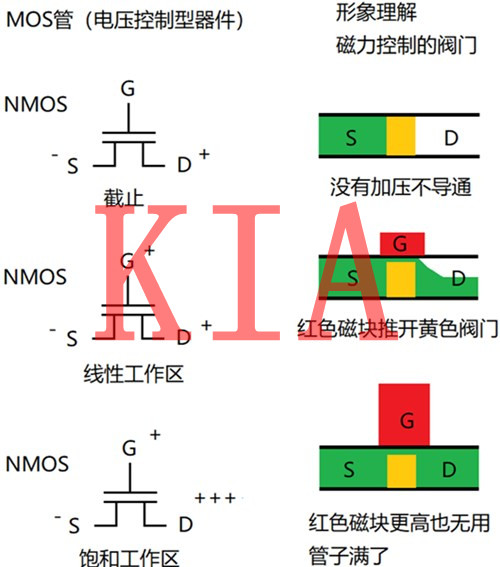

NMOS管的原理圖示

它們好像是一個受外界磁力控制的開關，當外面有紅色磁體時，好像柵極（G）加壓，內部的黃色閥門就開啟，綠色的電子好像水流一樣就會從源極（S）流到漏極（D）。

剛開始水流隨著閥門的開啟增大而增大，這就是線性工作區。當閥門開到一定程度，水流不會再增大了，因?yàn)楣茏訚M了。這就是飽和區工作狀態。

二、三極管

三極管是電流控制型器件，基極（B）的電流控制發射極（E）和集電極（C）之間的電流。下面以NPN管為例圖示如下。

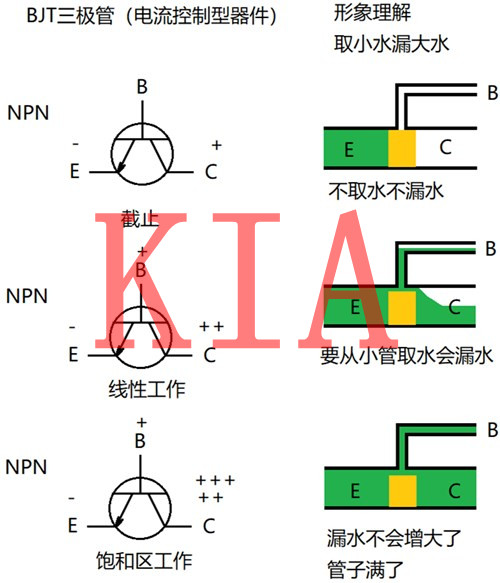

NPN管的原理圖示

三極管好像是一個為了取小水而漏掉大水的例子。如上圖所示，當不取水時，閥門關閉了大小管道，都沒有電流。當通過小管道開啟閥門取一點水的時候，水就會漫過閥門空隙流到大管道另外一端。

當閥門開的越大，漏掉的水就越多，好像小水流可以控制大漏水一樣，這就是線性工作區。如果閥門開大到一定程度，管子滿了，那么再開大閥門也不會增加水流了，這就是飽和工作區。

MOS管和三極管的特點有點相似：它們都可以做開關（飽和區），也都可以做放大器（線性區）使用。

但是MOS管由于柵極與源漏之間是隔開的，沒有像三極管那樣直接聯通，所以使用起來，各電極之間信號更干凈更容易控制。所以MOS管已經是集成電路的主力了。

三極管與MOS管作為開關管時如何選擇？

三極管和MOS管都是很常用的電子元器件，兩者都可以作為電子開關管使用，而且很多場合兩者都是可以互換使用的。

三極管和MOS管作為開關管時，有很多相似之處，也有不同之處，那么在電路設計時，兩者之間該如何選擇呢？

三極管有NPN型和PNP型，同理MOS管也有N溝道和P溝道的，三極管的三個引腳分別是基極B、集電極C和發射極E，而MOS管的三個引腳分別是柵極G、漏極D和源極S。下圖為三極管和MOS管控制原理。

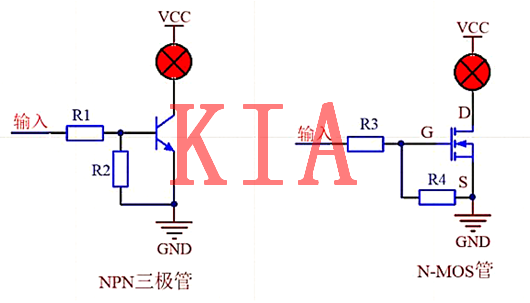

NPN三極管與N-MOS管當開關管原理

（1）控制方式不同，三極管是電流型控制元器件，而MOS管是電壓控制元器件，三極管導通所需的控制端的輸入電壓要求較低，一般0.4V~0.6V以上就可以實現三極管導通，只需改變基極限流電阻即可改變基極電流。

而MOS管為電壓控制，導通所需電壓一般4V~10V左右，且達到飽和時所需電壓一般6V~10V左右。

在控制電壓較低的場合一般使用三極管作為開關管，也可以先使用三極管作為緩沖控制MOS管，比如單片機、DSP、powerPC等處理器I/O口電壓較低，只有3.3V或2.5V，一般不會直接控制MOS管，電壓較低MOS管無法導通或內阻很大內耗大而達不到實際效果，這種情況下一般使用三極管控制。

（2）輸入阻抗不同，三極管的輸入阻抗小，MOS管的輸入阻抗大；結電容不一樣，三極管的結電容要比MOS管大，動作相應上MOS管要比三極管快一些；

穩定性方面MOS管更優，三極管的少子參與導電，比較容易受到溫度的影響，噪聲較高，而MOS管是多子導電，噪聲小，熱穩定性好。

（3）MOS管內阻很小，大一點的幾十mΩ，小的只有幾mΩ，比如4mΩ、2mΩ等，而三極管的導通壓降幾乎不變，一般為0.3V~0.6V左右，所以一般在小電流場合比較喜歡使用MOS管，內阻小壓降低；

但是大電流場合一般使用三極管，比如幾百A，或上千A甚至幾千A的電流時，使用三極管其導通壓降只有0.3V~0.6V左右，而使用MOS管即使內阻很小，但是電流很大，壓降仍然很大；

比如內阻2mΩ，電流1000A，那么壓降高達2V，功耗很大，高達2000W，使用三極管功耗只有300W~600W左右，電流越大其差異越明顯，所以在汽車、高鐵等幾千安培的大電流場合，都是采用三極管作為開關管的。
