MOS管接法以及用法詳細分析-KIA MOS管
信息來源：本站 日期：2021-05-27

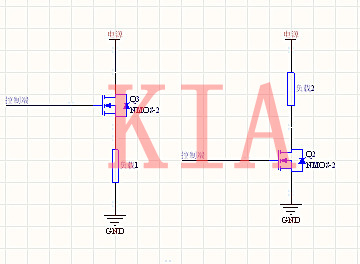

MOS管接法：圖中使用的是NMOS管，左邊的電路中，控制端為0V時MOS管關斷，S極的電平為0，當G極給一定電壓U0時MOS管導通，這時候負載（R）有電流（I）通過，S極的電壓為U1 = R * I，
這時候G極和S極之間的壓差為U2=U0-U1，當U2不能夠?qū)OS管完全導通時流過負載的電流就會降低，最后達到一個平衡狀態，這時候MOS管沒有完全導通，沒有完全發揮MOS管性能。
MOS管接法：在右圖當中無論怎么樣G極和S極之間的壓差都是G極電壓U0，只要U0能夠?qū)OS管導通即可，不會出現左邊電路的情況。建議使用右邊的MOS管驅動電路。
（1）PMOS，適合源極接VCC漏極接負載到GND的情況。只要柵極電壓低于源極電壓（此處為VCC）超過Vth（即Vgs超過-Vth），PMOS即可開始導通。
柵極用低電平驅動PMOS導通（高電平時不導通）；柵極除限流電阻外，更優的設計是，接上拉電阻10-20k到VCC，使柵極控制電平由低變高時，柵極能夠更快被拉高，PMOS能夠更快更可靠地截止。

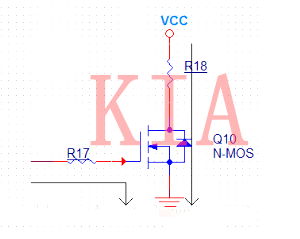

（2）NMOS，適合源極接GND漏極接負載到VCC的情況。只要柵極電壓高于源極電壓（此處為GND）超過Vth（即Vgs超過Vth），NMOS即可開始導通。
柵極用高電平驅動NMOS導通（低電平時不導通）；柵極除限流電阻外，更優的設計是，接下拉電阻10-20k到GND，使柵極控制電平由高變低時，柵極能夠更快被拉低，NMOS能夠更快更可靠地截止。
