放大電路分析：三極管動態分析詳解-KIA MOS管
信息來源：本站 日期：2021-07-07
在三極管放大電路中有輸入信號時的工作狀態稱為動態。

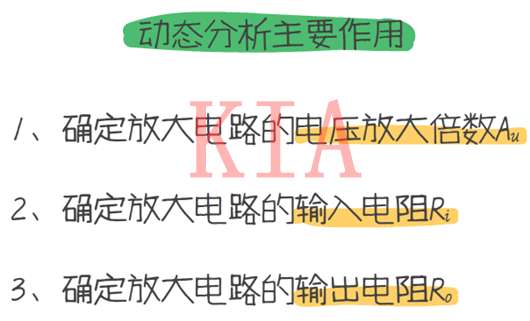

動態分析有如下作用：

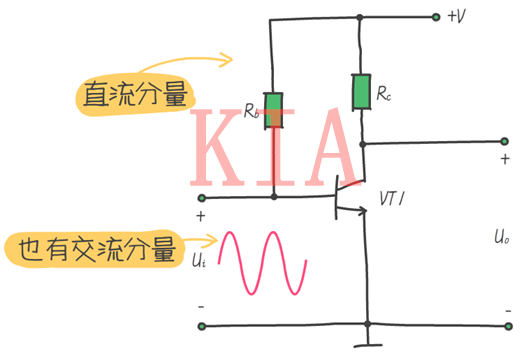

放大電路在有輸入信號時，電路中既有直流分量，又有交流分量。
所謂放大，只考慮其中的交流分量
動態分析常用的方法是微變等效電路法
微變等效電路是一種線性化的分析方法
它是把三極管用一個等效的線性電路來代替
從而把非線性電路轉化為線性電路
再用線性電路的分析方法進行分析電路

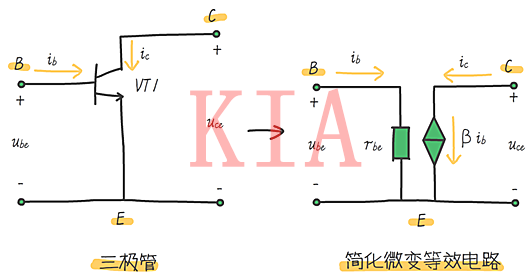

大多數情況下，可以將三極管等效成如下的微變等效電路
可以看出
三極管的輸入回路等效為輸入電阻rbe
在小信號工作條件下
rbe是一個常數

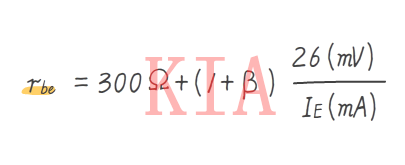

低頻小功率管的rbe可用下式估算
三極管輸出回路中
用等效的受控電流源βib代替.
βib體現了基極電流ib對集電極電流ic的控制作用
用微變等效電路法怎么分析三極管放大電路呢？

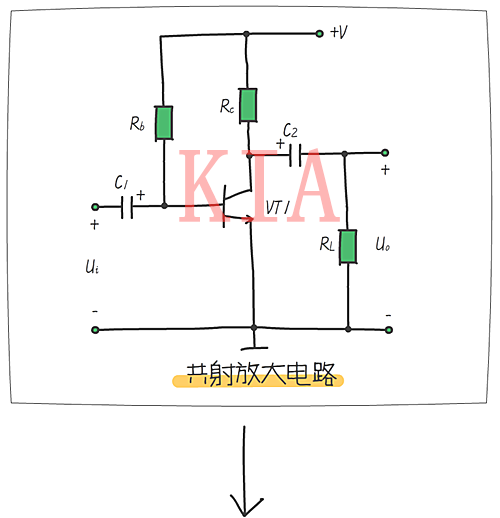

下面就拿共射放大電路來舉個例子

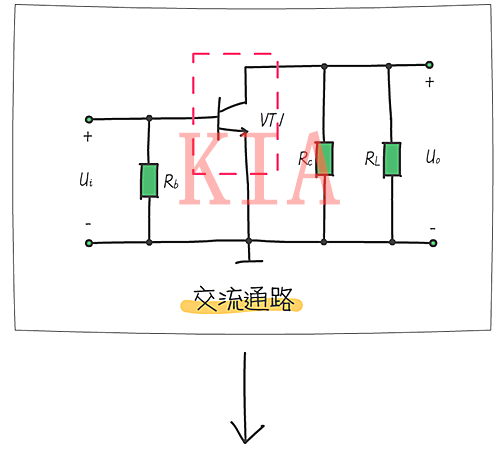

先畫出放大電路的交流通路
畫交流通路時電容、電源要短路

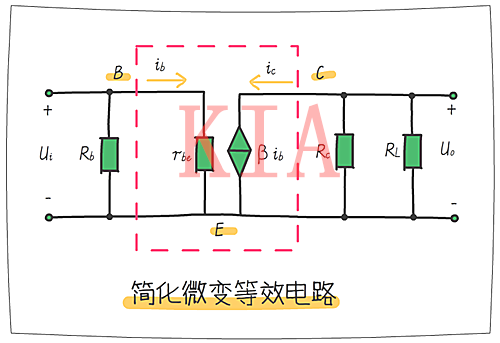

在交流通路中，三極管用簡化微變等效電路來代替

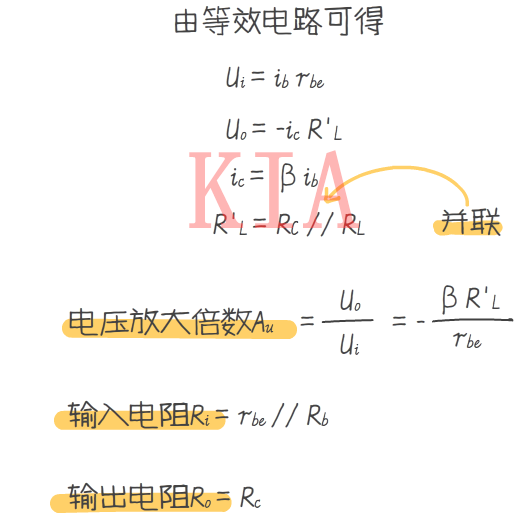

分析微變等效電路
就可以計算出三極管放大電路的，電壓放大倍數Au、輸入電阻Ri、輸出電阻Ro了
