放大電路的基本分析方法包括圖解法和微變等效電路法，今天學一下微變等效電路法：
放大電路放大的是信號的變化量，當信號變化范圍很小的時候（微變），可以認為三極管的電壓電流之間的關系基本上是線性的，即三極管的輸入輸出特性曲線近似為直線，可以用一個線性電路來等效一個非線性三極管，這樣的電路稱為微變等效電路。
1、 三極管的等效電路
首先看一下三極管的輸入輸出特性曲線，在Q點（靜態工作點）附近，輸入特性曲線基本上是直線，即認為BE之間的電壓變化量和Ib的變化量之比為常數，可以用一個等效電阻Rbe來描述Ube電壓變化量和Ib電流變化量之間的關系。
從輸出特性曲線來看，在Q點附近，電流Ic的變化量和電壓Uce無關，只與電流Ib的變化量有關，所以從三極管的輸出端看進去，可以用一個大小為貝塔倍的Ib的恒流源來代替，此受控電流源體現了基極電流對集電極電流的控制作用。
這樣就得到了三極管的等效電路。如下圖：（放大電路放大的是變化量，所以等效電路為放大電路的交流通路）
2、 單管共射電路的微變等效電路
首先用等效電路代替圖中的三極管，然后再畫出電路中的余下電路的交流通路，在交流通路中電容視為短路，直流電源視為短路，假設在輸入端接一正弦電壓Ui,有等效電路可得放大電路的增益Au，以及輸入電阻和輸出電阻：
輸入電阻為：Rbe,輸出電阻為：Rc
3、 輸入電阻的近似估算

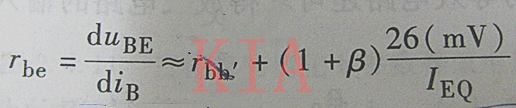

此部分不要求會推導，知道其公式即可，在進行計算的時候直接代入，其公式如下：
二、總結
綜上所述，微變等效電路法的分析步驟如下：
A、 利用圖解法或近似估算法確定靜態工作點Q。
B、 求出Q點的電流增益貝塔和等效電阻Rbe.
C、 畫出放大電路的微變等效電路。
D、 列出方程并求解增益和輸入輸出電阻
