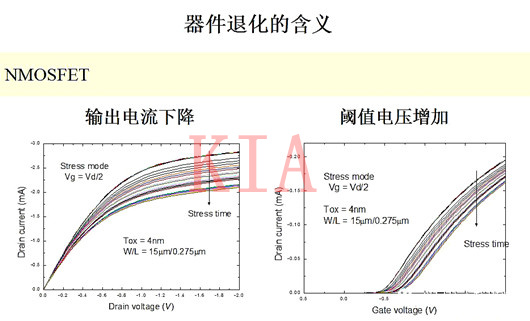

器件退化的含義：
也就是隨著應力時間的推移，輸出電流下降，同時閾值電壓增加，至于Vg=Vd/2的含義，簡單講，柵電壓時漏電壓一半的時候，襯底電流最大，同時漏端因為夾斷點推移而出現的空間電荷區的場強最強，從而導致熱載流子最嚴重，所以器件最容易退化。

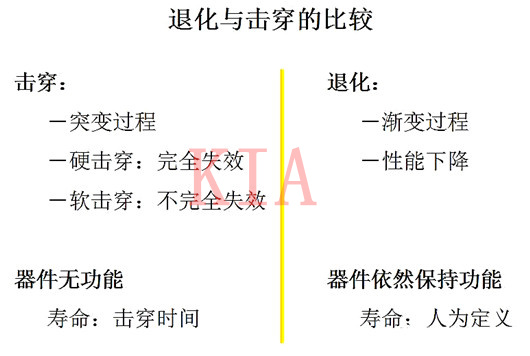

我們來對比一下器件退化與擊穿的差異：盡管沒有擊穿，但是器件也是性能發生了降低，也就是會影響器件的使用壽命。

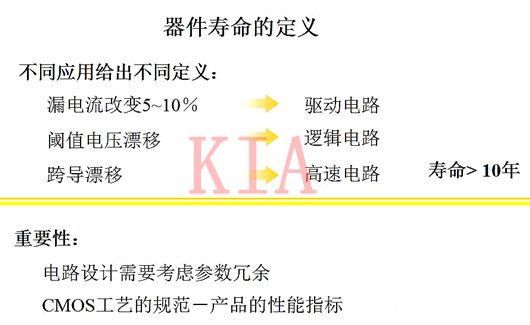

器件壽命的定義：

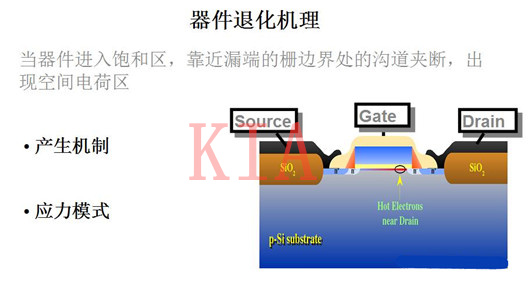

器件退化的機理：如前所講，器件出現夾斷點時，也就是器件進入飽和工作區時，漏端出現空間電荷區，從而出現熱載流子效應。

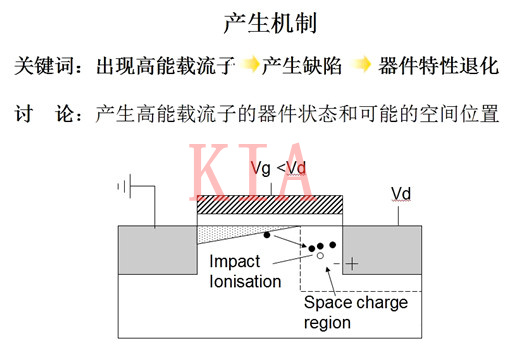

產生機制：
需要注意以下幾點：
飽和狀態下空間電荷區位于柵下靠近漏端一側
靠近漏端的空間電荷區具有:
高電場
熱載流子
電離碰撞產生電子空穴對
熱載流子的產生是非均勻的

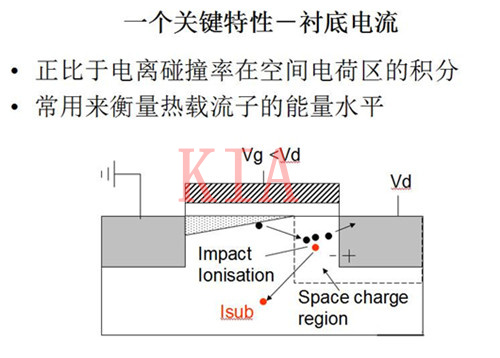

襯底電流：

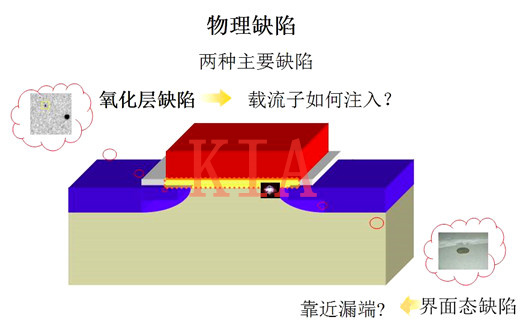

熱載流子會產生的2種物理缺陷：氧化層缺陷和界面態缺陷。

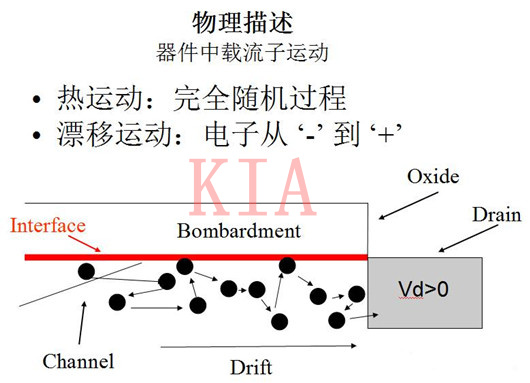

熱載流子的物理描述：
界面態陷阱和氧化層陷阱的產生：

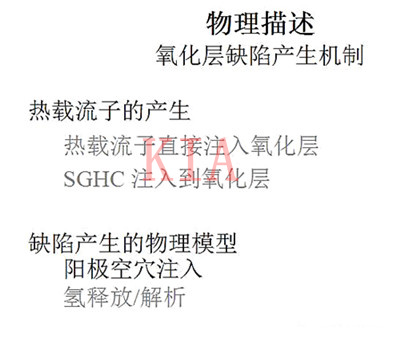

氧化層缺陷產生機理：
氫解析模型和兩種模型共同作用
氧化層電荷的電學影響：氧化層電荷增加，自然引起VT變化，這也是熱載流子效應比較明顯的結果；如果VT變高，自然導致漏電降低。
