如何測量三極管各極直流電壓？方法圖解-KIA MOS管
信息來源：本站 日期：2021-08-12
1、測量三極管集電極直流電壓方法
萬用表直流電壓擋測量三極管集電極直流電壓方法示意圖。測量三極管的集電極直流電壓是故障檢修中經常釆用的檢測手段。
選擇直流電壓擋的適當量程，給電路通電，黑表棒接地線，紅表才奉接VT1集電極，測量集電極直流電壓。
電路圖中標出VT1集電極直流電壓為1V，如果測量為1V，說明VT1的直流電路工作正常，否則檢查VT1直流電路。
圖是指針式和數字式萬用表指示示意圖，顯示三極管集電極直流電壓為1V。
2、測量三極管基極直流電壓方法
測量三極管基極直流電壓可以檢查三極管直流偏置電路中的故障，當基極直流電壓不正常時，要檢查基極偏置電阻。
萬用表直流電壓擋測量三極管基極直流電壓方法示意圖。電路圖中標出VT1基極直流電壓為1.6V，如果測量值為1.6V，則說明VT1的直流電路工作正常，否則檢查VT1直流電路。

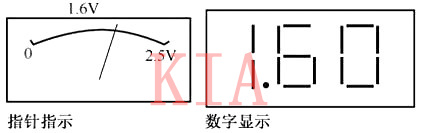

圖為指針式和數字式萬用表指示示意圖，顯示三極管基極直流電壓為1.6V。
3、測量三極管發射極直流電壓方法

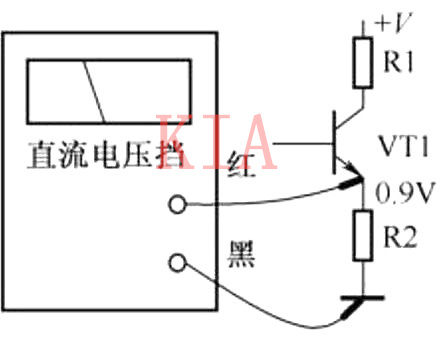

萬用表直流電壓擋測量三極管發射極直流電壓方法示意圖。
電路圖中標出VT1發及直流電壓為0.9V，如果測量值為0.9V，則說明VT1的直流電路工作正常，否則檢查VT1直流電路，特別是發射極電阻。

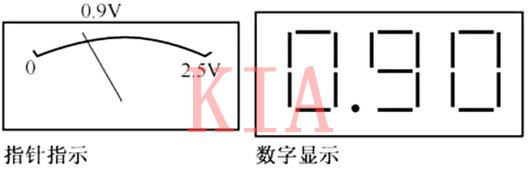

下圖為指針式和數字式萬用表指示示意圖，顯示三極管發射極直流電壓為0.9V。
三極管3個點擊的直流電壓是相關的，即有一個不正常時其他兩個電極直流電壓也會不正常，測量三極管3個直流電壓的順序是集電極，基極和發射極。
