集成電路檢測方法

本文介紹了僅用萬用表作為檢測工具的不在路和在路檢測集成電路的方法和注意事項。文中所述在路檢測的四種方法（直流電阻、電壓、交流電壓和總電流的測量）是維修中實用且常用的檢測法。

一、不在路檢測

這種方法是在ＩＣ未焊入電路時進行的，一般情況下可用萬用表測量各引腳對應于接地引腳之間的正、反向電阻值，并和完好的ＩＣ進行比較。

二、在路檢測

這是一種通過萬用表檢測ＩＣ各引腳在路（ＩＣ在電路中）直流電阻、對地交直流電壓以及總工作電流的檢測方法。這種方法克服了代換試驗法需要有可代換ＩＣ的局限性和拆卸ＩＣ的麻煩，是檢測ＩＣ最常用和實用的方法。

１．在路直流電阻檢測法

這是一種用萬用表歐姆擋，直接在線路板上測量ＩＣ各引腳和外圍元件的正反向直流電阻值，并與正常數據相比較，來發現和確定故障的方法。

測量時要注意以下三點：

(1)測量前要先斷開電源，以免測試時損壞電表和元件。

(2)萬用表電阻擋的內部電壓不得大于６Ｖ，量程最好用Ｒ×１００或Ｒ×１ｋ擋。

(3)測量ＩＣ引腳參數時，要注意測量條件，如被測機型、與ＩＣ相關的電位器的滑動臂位置等，還要考慮外圍電路元件的好壞。

２．直流工作電壓測量法

這是一種在通電情況下，用萬用表直流電壓擋對直流供電電壓、外圍元件的工作電壓進行測量；檢測ＩＣ各引腳對地直流電壓值，并與正常值相比較，進而壓縮故障范圍，找出損壞的元件。

測量時要注意以下八點：

(1)萬用表要有足夠大的內阻，至少要大于被測電路電阻的１０倍以上，以免造成較大的測量誤差。

(2)通常把各電位器旋到中間位置，如果是電視機，信號源要采用標準彩條信號發生器。

(3)表筆或探頭要采取防滑措施。因任何瞬間短路都容易損壞ＩＣ。

可采取如下方法防止表筆滑動：取一段自行車用氣門芯套在表筆尖上，并長出表筆尖約０．５ｍｍ左右，這既能使表筆尖良好地與被測試點接觸，又能有效防止打滑，即使碰上鄰近點也不會短路。

(4)當測得某一引腳電壓與正常值不符時，應根據該引腳電壓對ＩＣ正常工作有無重要影響以及其他引腳電壓的相應變化進行分析，才能判斷ＩＣ的好壞。

(5)ＩＣ引腳電壓會受外圍元器件影響。當外圍元器件發生漏電、短路、開路或變值時，或外圍電路連接的是一個阻值可變的電位器，則電位器滑動臂所處的位置不同，都會使引腳電壓發生變化。

(6)若ＩＣ各引腳電壓正常，則一般認為ＩＣ正常；若ＩＣ部分引腳電壓異常，則應從偏離正常值最大處入手，檢查外圍元件有無故障，若無故障，則ＩＣ很可能損壞。

(7)對于動態接收裝置，如電視機，在有無信號時，ＩＣ各引腳電壓是不同的。如發現引腳電壓不該變化的反而變化大，該隨信號大小和可調元件不同位置而變化的反而不變化，就可確定ＩＣ損壞。

(8)對于多種工作方式的裝置，如錄像機，在不同工作方式下，ＩＣ各引腳電壓也是不同的。

３．交流工作電壓測量法

為了掌握ＩＣ交流信號的變化情況，可以用帶有ｄＢ插孔的萬用表對ＩＣ的交流工作電壓進行近似測量。

檢測時萬用表置于交流電壓擋，正表筆插入ｄＢ插孔；對于無ｄＢ插孔的萬用表，需要在正表筆串接一只０．１～０．５μＦ隔直電容。該法適用于工作頻率比較低的ＩＣ，如電視機的視頻放大級、場掃描電路等。

由于這些電路的固有頻率不同，波形不同，所以所測的數據是近似值，只能供參考。

４．總電流測量法

該法是通過檢測ＩＣ電源進線的總電流，來判斷ＩＣ好壞的一種方法。由于ＩＣ內部絕大多數為直接耦合，ＩＣ損壞時（如某一個ＰＮ結擊穿或開路）會引起后級飽和與截止，使總電流發生變化。

所以通過測量總電流的方法可以判斷ＩＣ的好壞。也可用測量電源通路中電阻的電壓降，用歐姆定律計算出總電流值。

以上檢測方法，各有利弊，在實際應用中最好將各種方法結合起來，靈活運用。

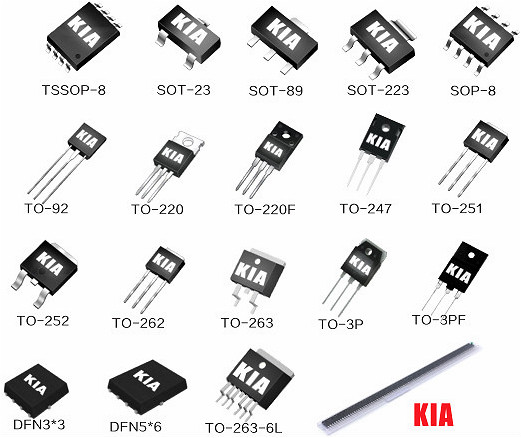

KIA半導體是一家致力于功率半導體電子元器件研發與銷售的高新技術型企業，竭誠服務全球開關電源、綠色照明、電機驅動、汽車電子、新能源充電樁、太陽能設備、數碼家電、安防工程等行業長期合作伙伴，主動了解客戶需求，不斷研發創新，為客戶提供綠色、節能、高效的功率半導體產品。
