MOSFET按比例減少MOSFET尺寸的縮減在一開端即為一持續的趨向．在集成電路中，較小的器件尺寸可到達較高的器件密度，此外，較短的溝道長度町改善驅動電流（ID~1/L）以及工作時的特性，但是，由于電子器件尺寸的縮減，溝道邊緣（如源極、漏極及絕緣區邊緣）的擾動將變得愈加重要，因而器件的特性將不再恪守長溝道近似的假定．

MOSFET按比例減少標準

當器件尺寸縮減時，必需將短溝道效應降至最低水平，以確保正常的器件特性及電路工作，在器件按比例減少設計叫需求一些原則，一個扼要維持長溝道特性的辦法為將一切的尺寸及電壓，除上一按比例減少要素k(>1)，如此內部電場將堅持好像長n溝道MOSFET普通，此辦法稱為定電場按比例減少.

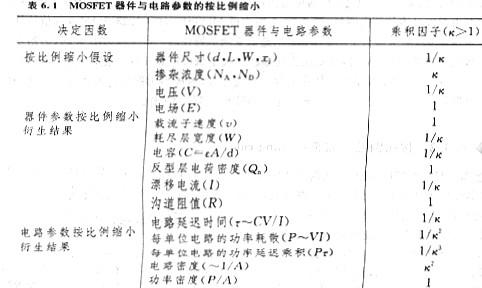

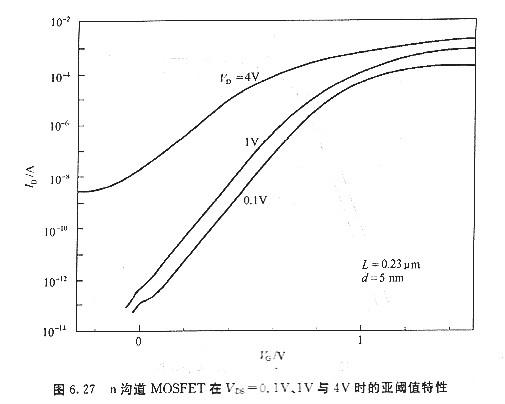

不同器件參數與電路特性因子的定電場按比例減少的標準，隨器件尺寸的縮減，其電路性能（速度以及導通時的功率損耗）得到增強．但是，在實踐的IC制造中，較小器件的內部電場常常被迫增加而很難堅持固定．這主要是由于一些電壓因子（如電源供給、閾值電壓等）無法恣意縮減，由于亞閾值擺幅是無法被按比例減少的，所以，假若閾值電壓過低，則關閉態(offstate)(VG=0)的漏電流將會顯著增加，因而，待機功率(standbypower）損耗也將隨之上升。經過按比例減少標準，方能制造出具有溝道長度短至20nm、十分高的跨導（>1000ms/mm)以及合理的亞閾值擺幅(約120mV/decade)的MOSFET，
