【經典電路】余電快速泄放電路圖文-KIA MOS管
信息來源：本站 日期：2022-04-15
余電快速泄放電路，即放電電路，用在需要快速反復開關電源，且負載電路上有大容量電容的場景。
斷開電源開關后，如果負載電路有大電容，會引起負載電路上的電壓下降緩慢。此時如果重新接上電源開關，負載電路在未完全掉電的情況下重新上電，可能會導致電路不能正常復位啟動，進而電路工作異常，出現開機死機等情況。
所以在生活中，通過開關電源的方式重啟電子設備時，比如重啟路由器，一般是斷電后等幾秒鐘再接上電源。
有些設備比如電視機，斷電后會看到他的LED指示燈要過幾秒鐘才會熄滅，就是余電沒有快速泄放導致。

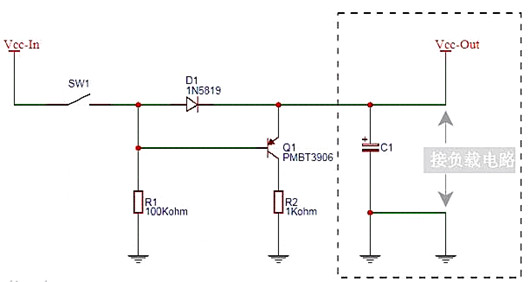

上圖是一種余電快速泄放電路，C1代表負載電路中的大電容。
電路說明

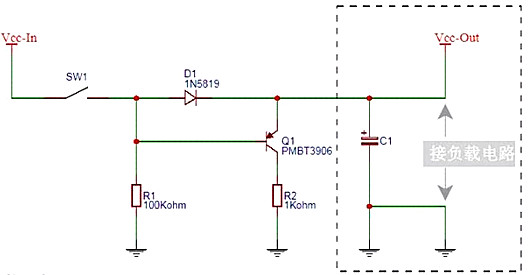

①開關SW1閉合后：
電壓5V-In通過二極管D1成為電壓4.7V-Out。因為二極管D1用了1N5819，這是一個肖特基二極管，其正向壓降比較小，約為0.3V。
此時三極管Q1的b極電壓為5V，e極電壓為4.7V，Q1不導通。

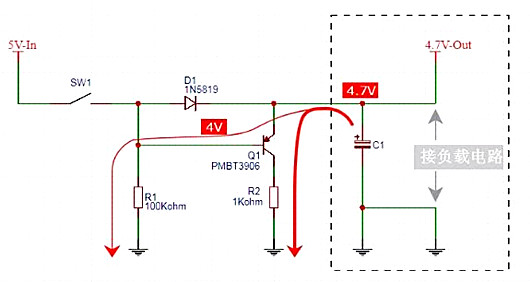

②開關SW1斷開后：
三極管Q1的e極電壓從4.7V開始下降，b極電壓從4V開始下降，Vbe = -0.7V，將Q1打開，大電容C1的電壓4.7V-Out通過三極管Q1、電阻R2快速泄放到地。
