上一篇文章我們分享的電路都是單極性的：電流在一個方向上流動，但雙極性電流電路也是可行的。

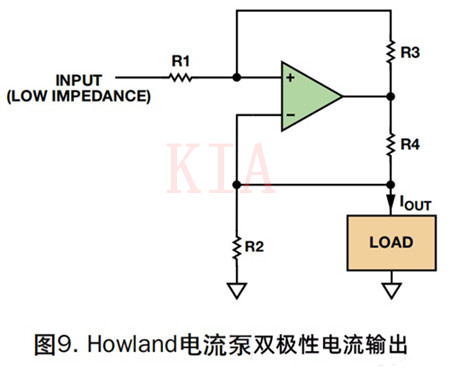

最簡單、使用最廣泛的當數Howland電流泵，如圖9所示。
這款簡單的電路有很多問題：它對電阻匹配的精度要求極高，以獲得高輸出阻抗；輸入源阻抗會增加R1電阻，因此它的數值必須非常低以最大程度降低匹配誤差；電源電壓必須比最大輸出電壓高得多；并且運算放大器的CMRR性能必須相對良好。
現在，高性能儀表放大器售價不高，因此使用一個運算放大器、一個儀表放大器和一個電流檢測電阻組成雙極性電流源極為方便，如圖10所示。
這類電路比Howland電流泵要更為簡單，不依賴于電阻網絡(除了集成儀表放大器的那種)，且電壓擺幅在每個電源的500 mV以內。
目前為止，我們討論的電路都是具有精密電流輸出的放大器。當然，它們能夠與固定輸入一同使用，提供精密電流源，但構建一個更簡單的雙端電流源也是可行的。
低電流基準電壓源ADR291具有10 μA左右的待機電流，典型溫度系數為20 nA/°C。如圖11所示，加入負載電阻后，則3 V至15 V電源范圍內的基準電流為(2.5/R + 0.01) mA，其中R為負載電阻，單位是kΩ。
若精度不是問題，且只要求剛性單極性電流源，則可以采用耗盡型JFET和一個電阻組成電流源。
如圖12所示，這種配置在溫度發生變化時并不十分穩定，且對于給定的R值，各器件的電流可能有相當大的差異，但該配置簡單而廉價。

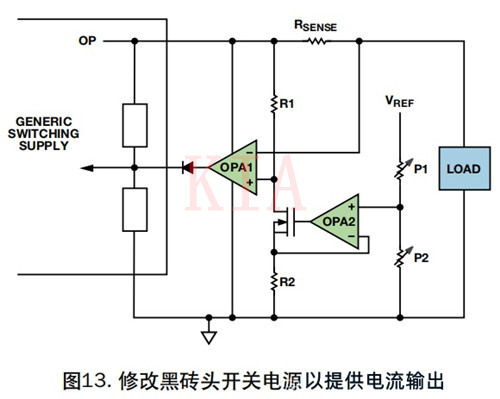

圖13顯示的是經過簡單修改的電源電路，可為LED提供恒定電流。采用小輸出電流，它可以固定輸出電壓正常工作。
為了得到可變的電流，將基準電壓：來自黑磚頭或本地，施加于P1和P2所代表的電位計。OPA2和MOSFET通過R1輸出小電流，在其上產生壓降。負載電流流過檢測電阻。
若檢測電阻上的電壓由于負載電流超過R1上的壓降而有所下降，那么OPA1輸出將上升，覆蓋磚頭中的電壓控制，并限制其輸出電壓，防止輸出電流超過限值。
