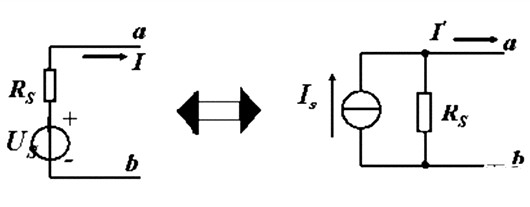

電壓源可以等效轉換為一個理想的電流源IS和一個電阻RS的并聯。電流源可以等效轉換為一個理想電壓源US和一個電阻RS的串聯。即轉換公式：Us = Rs*Is。
需要注意的是，轉換前后US與Is 的方向，Is應該從電壓源的正極流出。并且等效轉換只適用于外電路，對內電路不等效。
轉換的原則：對外電路來說，轉換前后，電壓和電流的關系不變。
因為外部負載是一樣的，所以只要轉換前后，電流不變，就是等效變換。
假設外部負載為RL，
對于理想電壓源串聯電阻電路來說，電流
對于理想電流源并聯電阻電路來說，電流
推導過程為：
即，當Us=Is*Rs時，且轉換前后的電阻Rs相等，就是等效變換。
