MOS管柵極與源極之間為什么要加一個電阻？詳解-KIA MOS管
信息來源：本站 日期：2022-10-10
1、為MOSFET提供一個供電，經過電阻分壓從而得到分壓值，也即所謂的提供一個偏置電壓；
2、起到防ESD靜電的作用，避免處在一個高阻態。這個電阻可以把它當作是一個泄放電阻，避免MOS管誤動作，從而損壞MOSFET的柵極G-源極S；
首先，第一個作用偏置電壓作用應該好理解這里不做過多解釋，主要來說下第二個作用的工作原理，它是怎樣防ESD保護MOS管的G極和S極的。

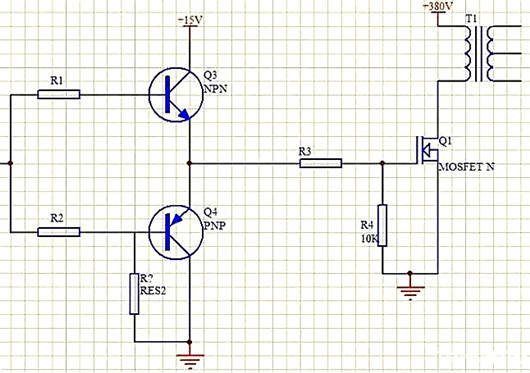

圖騰柱驅動電路
我們知道MOS管的G-S間的阻抗是很大的，這樣只要當G-S腳有少量的靜電，有一點的電流流過，G-S極間的等效電容兩端就會產生很高的電壓，因為大阻抗再乘以電流就會有一個很大的電壓，
如果不快速地將這些ESD靜電泄放掉，在結電容Cgs兩端產生的高壓就有可能使MOS管產生誤動作，甚至有可能把管子的G-S極擊穿，所以在柵極（G) 與 源極(S)之間加這個電阻，主要是把ESD靜電泄放掉，從而起到保護這個MOS管的作用。
分析：這個電路是一個圖騰柱的推挽電路，作用是加速MOS管快速導通和關斷。我們知道MOS管有一個米勒效應，為避免管子長時間停留在一個米勒平臺上，所以我們要加速MOS管的導通與關斷時間，從而減少開關的損耗。
Q3、Q4是輪流導通的，MOS管的G極在不斷地充電和放電狀態，如果這個時候突然關閉電源，MOS管的柵極就可能有有兩種情況發生：

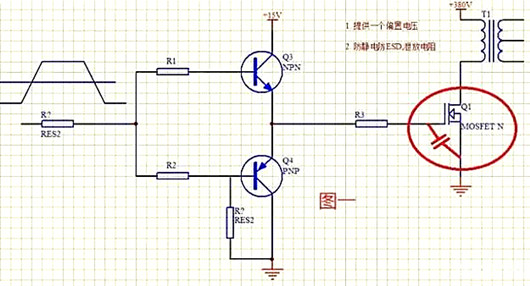

圖一
第一種情況是，斷電時柵源極剛好在放電狀態，結電容Cgs沒有電荷存儲了，剛好電放完了；
另一是種情況是，斷電時柵源極(Vgs)剛好在充電狀態，這時結電容Cgs它是有電荷的，并且電是充滿的，如上圖一所示。
電源斷開了，這時候Q1、Q2也都斷開狀態，都是沒有電的。這個時候Vgs的電荷就沒有釋放的回路，這個電荷一直存在這里，并且能保持很長的一段時間，建立MOS管導通條件并沒有消失，相當于關機的時候Vgs一直是有電壓存在的。
這樣再次開機瞬間，由于激勵信號還沒有建立，而開機瞬間MOS管的漏極（D極)供電隨機提供，在導電溝道的作用下，MOS管立刻產生不受控的巨大漏極（D極）電流Id，可能會引起MOS管燒壞，這種情況不是我們想要的。

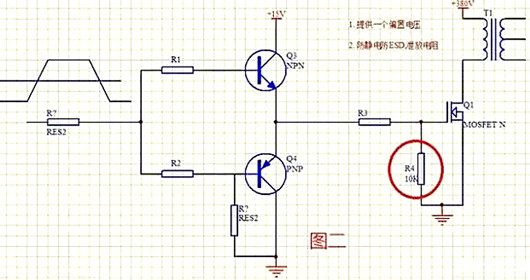

圖二
所以，為了避免此現象的產生，所以在在MOS管的GS之前并接一顆泄放的電阻R4，如上圖二，關機后結電容Cgs存儲的電壓通過這個電阻R4對GND迅速釋放。一般這個電阻的阻值不可以取太大，太大了放電就比較慢，為為保證電荷的迅速釋放，一般取5K至數10K左右。
