圖文分享幾種負反饋放大電路設計-KIA MOS管
信息來源：本站 日期：2022-10-28

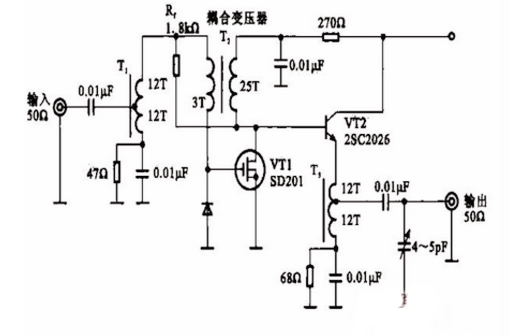

電路原理：圖示為一種采用負反饋方式的寬帶放大電路，該電路放大器均采用變壓器耦合方式，放大部分采用場效應晶體管和晶體三極管相結合的方式。
電路中，輸入信號經耦合電容器加到變壓器TI繞組的中心抽頭，再經變壓器T2的初級繞組加到場效應晶體管的柵極上，這種方式具有阻抗轉換的功能，將50n輸入阻抗提高到200n，變壓器Tz的次級繞組又是VT1的滿極負載，放大器的增益取決于T2的次級繞組（25/3=8，33）。
VT2是射極輸出放大器方式，通過線圈抽頭的選擇可得到5011的輸出阻抗。

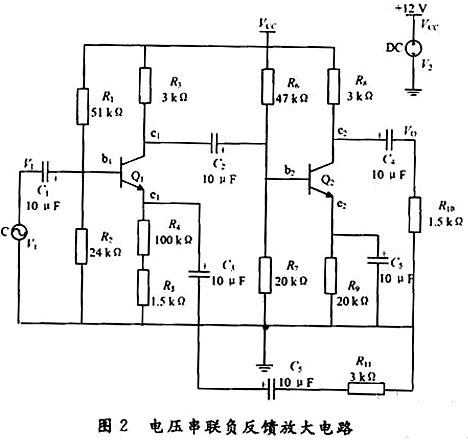

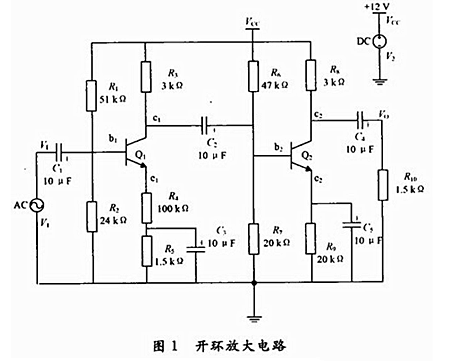

圖1為兩級共射放大電路，圖2為帶有電壓串聯負反饋的兩級共射放大電路，其反饋網絡由R11，C6，R4組成，它可構成交流負反饋電路。
靜態工作點分析
由于采用的是交流負反饋，理論上分析加入反饋網絡后電路的直流工作狀態應該不變。在Protel99se平臺上，選擇Simulate下拉菜單，點擊Run項，在*．sdf圖下方點擊OpraTIngPoint就可顯示圖1和圖2電路的靜態工作點，發現兩個電路的靜態工作點是相同的，這與理論分析結果一致。
并聯負反饋放大器

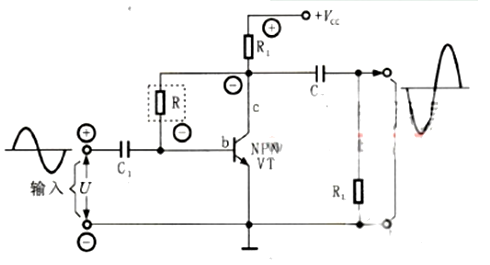

如圖3-33所示為常見并聯負反饋放大器。其中電阻器R為電壓負反饋元件，電阻器R的左端直接與輸入端相連，右端又直接與輸出端相連，將輸入與輸入回路聯系起來了。
首先假設某瞬時輸入信號為正極（+），由于共發射極晶體管放大器輸出的電壓極性與輸入的相反，為負極（-），通過反饋元件R，將負極性的反饋信號加到基極（b），與信號源假設極性相反，使電壓減小，所以反饋元件R為負反饋。
然后，將放大器的輸出端對地交流短接，通過電容器C2晶體管集電極就會交流接地，此時就沒有信號通過負反饋元件R反饋到晶體管基極上，電路就不存在負反饋信號了，所以這是電壓負反饋電路。
