電容的主要特性參數圖文詳解-KIA MOS管
信息來源：本站 日期：2022-11-07
電容是我們電子電路設計中最常用的元件之一，除了基本的電容容值之外，電容還有其他6大參數。
這是一個非常重要的參數，指的是電容值會隨著加在兩端的有效電壓升高而降低。換句話說，有效電壓越高，有效容值越低。
如果設計時沒有考慮偏壓特性，電容很容易出現失效或者性能不達標！

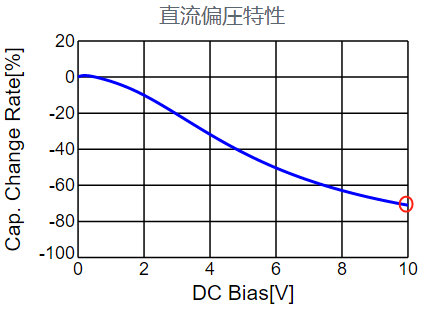

下圖是10uF的電容GRM319B31A106KE18偏壓特性，在電壓為10V時有效容值降低了近70%，只有大約3uF。

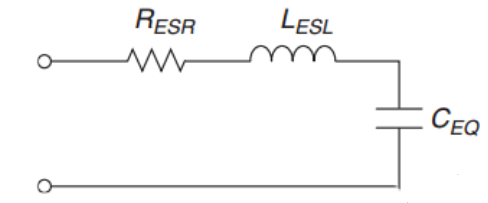

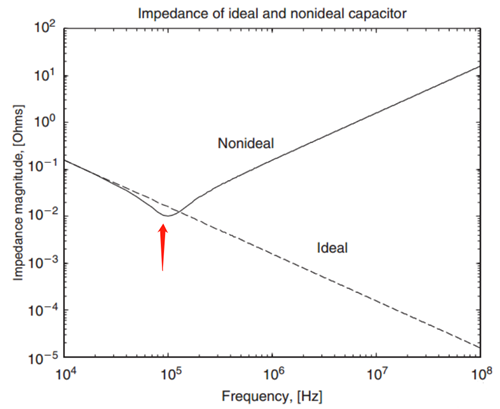

理想的電容隨著頻率增加它的阻抗越來越小，但是實際電容有ESR和ESL的存在（等效串聯電阻和等效串聯電感），它的阻抗會在一定的頻率出現轉折點，阻抗反而隨著頻率的增加而增加。
由于ESL和ESR的存在，實際的電容在低頻處呈現容性，在高頻處呈現感性。在轉折點處，容抗剛好等于感抗。我們通常所說的小電容高頻特性好，指的就是這個轉折頻率點好要一些，這也是個非常重要的參數。

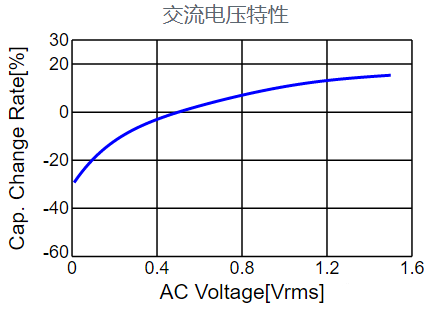

電容的有效值也會隨著交流電壓的頻率變化而變化，只是變化的程度沒有DC特性那么大。

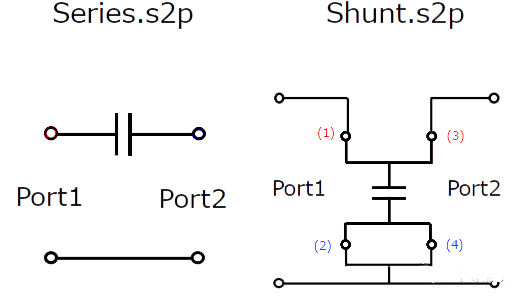

在一般的電路設計中，很少用到S參數，S參數在PDN仿真中有重要作用。需要說明的是，電容有串聯隔直流和并聯旁路兩種作用，在仿真時可千萬不要搞錯了。
這類參數描述的是電容采用的電介質材料類別，溫度特性以及誤差等參數，是電容穩定性的一種表現。
比如X5R是-55℃~+85℃，溫度變化±15%的意思
美國電工協會EIA標準把，MLCC不同介質材料的按穩定性分為三類：超穩定級COG或NPO；穩定級X7R；能用級Y5V。
