反向電流阻斷定義

反向電流是指系統輸出端的電壓高于輸入端的電壓，導致電流反向流過系統。

反向電流阻斷來源：

MOSFET用于負載切換應用時，體二極管變?yōu)檎蚱?/span>

當電源從系統斷開時，輸入電壓突然下降。

需要考慮反向電流阻斷的場合：

功率多路復用供電采用mos管控制時

oring控制。ORing與功率多路復用類似，不同之處在于，不是選擇一個電源為系統供電，而是始終使用最高電壓為系統供電。

斷電時，特別是輸出電容比輸入電容大的多的時候，電壓下降的慢。

危害：

- 反向電流會損壞內部電路和電源

- 反向電流尖峰還會損壞電纜和連接器

- mos管的體二極管功耗上升甚至損壞

優化方法

1）采用二極管

二極管，特別是肖特基二極管，天然具有反向電流和反極性保護的功能，但是成本高，反向漏電流大，需要散熱。

2）采用背對背的mos管

兩個方向都可以阻斷，但是占板面積大，導通阻抗大，成本高，在mos管工作時，不能提供反向阻斷。

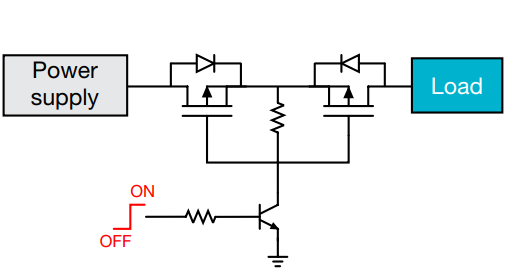

下圖中，控制三極管導通時，其集電極為低，兩Pmos管導通，當三極管關斷時，若輸出比輸入高，右側mos管體二極管導通，使得其D級為高，使得G級為高，左側mos管體二極管不通，同時由于mos管的VSG為體二極管壓降達不到門檻電壓，所以兩mos管關斷，這樣阻斷輸出到輸入的電流。
