鋰電池低功耗供電電路：鋰電池升壓5V

1.TP4056升壓5V

TP4056 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的 SOP8/MSOP8 封裝與較少的外部元件數目使得 TP4056 成為便攜式應用的理想選擇。TP4056可以適合 USB 電源和適配器電源工作。

由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。

充電電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，TP4056 將自動終止充電循環。

當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4056 自動進入一個低電流狀態，將電池漏電流降至 2uA 以下。TP4056 在有電源時也可置于停機模式，以而將供電電流降至 55uA。

TP4056 的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的 LED 狀態引腳。

鋰電池低功耗電路

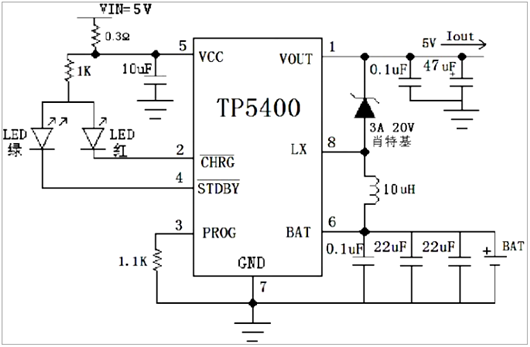

2.TP5400升壓5V

TP5400 為一款移動電源專用的單節鋰離子電池充電器和恒定 5V 升壓控制器，充電部分集高精度電壓和充電電流調節器、預充、充電狀態指示和充電截止等功能于一體，可以輸出最大 1A 充電電流。

而升壓電路采用 CMOS 工藝制造的空載電流極低的 VFM 開關型 DC/DC 升壓轉換器。其具有極低的空載功耗（小于 10uA），且升壓輸出驅動電流能力能達到 1A。無需外部按鍵，可以即插即用。

充電部分為線性降壓方式，內置 PMOSFET，加上防倒灌電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制，充滿電壓固定于 4.2V。

充電電流可通過一個電阻器進行外部設置。當電池達到 4.2V 之后，充電電流逐漸下降至設定電流值 1/5，TP5400 將自動終止充電。升壓部分同樣內置了功率 NMOSFET，較小的內阻可以提供驅動能力達到5V/1A。較高的集成度使得 TP5400 只需少量的外圍器件即可正常工作。

TP5400 還集成了充電溫度保護，升壓輸入電源限流環路，可根據負載情況動態調節電流，并具有快速響應和過流關斷功能。升壓轉換器采用變頻的方式，因此較國內外同類產品具有極低的空載功耗、紋波、更強的驅動能力，以及更高的效率。

鋰電池低功耗電路

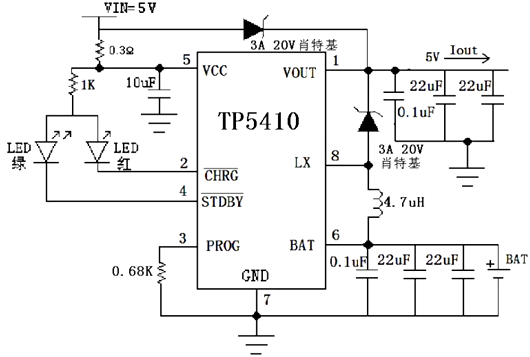

3.TP5410升壓5V

TP5410 為一款移動電源專用的單節鋰離子電池充電器和恒定 5V 升壓控制器，充電部分集高精度電壓和充電電流調節器、預充、充電狀態指示和充電截止等功能于一體，可以輸出最大 1A 充電電流。

充電電流可通過一個電阻器進行外部設置。當電池達到 4.2V 之后，充電電流逐漸下降至設定電流值 1/5，TP5410 將自動終止充電。升壓部分同樣內置了功率 NMOSFET，較小的內阻可以提供驅動能力達到5V/1A。較高的集成度使得 TP5410 只需少量的外圍器件即可正常工作。

TP5410 還集成了充電溫度保護，升壓輸入電源限流環路，可根據負載情況動態調節電流，并具有快速響應和過流關斷功能。升壓轉換器采用變頻的方式，因此較國內外同類產品具有極低的空載功耗、紋波、更強的驅動能力，以及更高的效率。

鋰電池低功耗電路
