MOSFET的核心部分是柵極及其下面的MOS系統。MOSFET的工作就是通過控制MOS的半導體表面勢阱——反型層（導電溝道）來實現的。

（1）反型層（溝道）的產生和消除：

產生反型層或者使反型層消失，這都可以利用柵極電壓來加以控制。使反型層產生或者消失時的柵極電壓就是器件的閾值電壓VT。對于增強型器件，該閾值電壓稱為開啟電壓；對于耗盡型器件，該閾值電壓稱為夾斷電壓。

（2）反型層（溝道）厚度的控制：

柵極電壓可均勻地控制溝道的厚度，而源-漏電壓將使溝道厚度發生不均勻變化（源極端較寬，漏極端較窄）。對于耗盡型MOSFET，在一定的柵極電壓VGS下，當源-漏電壓VDS較小時，溝道的導電性類似于電阻——有線性的輸出伏安特性；當源-漏電壓增大到所謂飽和電壓（VDS>VGS-VT）時，即將使溝道在漏極端夾斷，這時輸出源-漏電流即達到最大——飽和輸出電流。

溝道夾斷區也是一種耗盡層，其中存在較高的電場，只要有載流子漂移到夾斷區的邊緣，很快就會被掃向漏極、并輸出電流。因此，溝道的夾斷不但不阻擋導電，相反的，而是能夠更好地導電；只有當柵極電壓使得溝道從頭到尾都被夾斷——整個溝道消失以后，器件才不能導電，即進入截止狀態。

（3）反型層（溝道）中的載流子濃度很大：

因為溝道中的少數載流子濃度與表面勢阱的深度（正比于柵極電壓）有指數函數關系，因此，當柵極電壓使得半導體表面出現溝道時，溝道中的少數載流子濃度將很大（等于、甚至大于體內的多數載流子濃度）。

從而，表面反型層對于柵極電壓具有屏蔽作用，這就是說，當溝道出現以后，柵極電壓再增大，也不會影響到反型層下面的半導體的狀態。

（4）反型層（溝道）下面的耗盡層厚度最大：

半導體表面反型層是在表面耗盡層厚度達到最大以后才出現的，所以反型層的下面必然存在有最大厚度的耗盡層；實際上，該耗盡層也就是所謂電場感應p-n結的勢壘區。

同時，因為表面反型層的屏蔽作用，則柵極電壓再怎么增大，此耗盡層厚度也不會再增加，即保持為最大的耗盡層厚度。雖然反型層下面的耗盡層厚度不會受到柵極電壓的影響，但是，該耗盡層將會受到所謂襯偏電壓（為加在襯底與源極之間的反向電壓）的影響。

因為襯偏電壓本來就是加在電場感應p-n結之上的反向電壓，所以反型層下面的耗盡層最大厚度還會隨著襯偏電壓的增大而展寬；這種襯偏電壓的作用，即將使得閾值電壓也隨之而有所增大，這就是所謂的襯偏效應。

（5）反型層（溝道）的厚度很薄：

因為反型層（溝道）中的載流子濃度很大，所以其厚度也相應的很薄，一般平均約為5nm。這個厚度與反型層下面的耗盡層厚度相比，即可忽略。因此，在討論外加電壓的作用時，柵極電壓在反型層（溝道）上的壓降往往可以不必考慮。

（6）反型層（溝道）中的電荷總數量很小：

雖然反型層中的載流子濃度很大，但是由于其厚度很薄，所以在面電荷數量上，與其下面耗盡層中的空間面電荷數量相比，則還是很小的。因此，在討論MOS電容時，往往即可忽略反型層中這些電荷的影響。

（7）反型層（溝道）中的載流子是二維自由載流子：

因為反型層（溝道）很薄，則其中的載流子被限制在勢阱內，因此在縱向（垂直表面的方向）上，載流子的能量是量子化的（分裂為許多二維的子能帶）；

但是這些載流子在平行表面的方向（橫向）上卻是自由的，所以反型層（溝道）中的載流子可以認為是所謂二維電子氣（2-DEG）或者二維空穴氣（2-DHG）。

由于溝道中的載流子濃度很大，所以溝道的橫向?qū)щ娮饔脤軓?。這種二維載流子氣的良好的橫向?qū)щ娞匦?，也就是MOSFET工作的物理基礎。

（8）反型層（溝道）中載流子的雙重性質：

對于半導體襯底來說，顯然反型層（溝道）中的載流子是少數載流子；但是從其中二維載流子氣的橫向?qū)щ娮饔脕砜?，這些載流子只能認為是多數載流子——在源漏電壓產生的電場作用下，在溝道中進行漂移、并輸出電流。

在討論柵極電壓作用于半導體表面而產生的電容效應時，反型層（溝道）中的載流子應該認為是少數載流子，因此就需要考慮它們的產生-復合壽命，則載流子濃度的變化不可能能很迅速。因而在高頻時即可忽略它們的影響（這實際上也就是忽略溝道載流子擴散電容的影響）。

但是在低頻時，反型層（溝道）中載流子濃度變化的影響才需要考慮。這一點在分析MOS電容的C-V特性時很重要，考慮與不考慮溝道載流子對電容的貢獻，就是區分高頻與低頻MOS/C-V曲線的依據。

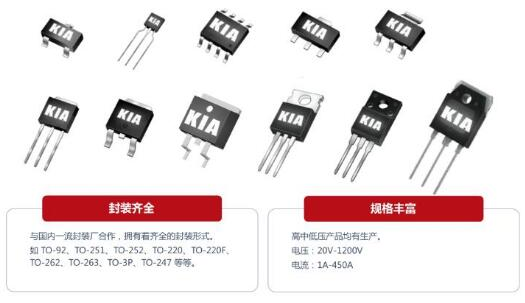

KIA半導體是一家致力于功率半導體電子元器件研發與銷售的高新技術型企業，竭誠服務全球開關電源、綠色照明、電機驅動、汽車電子、新能源充電樁、太陽能設備、數碼家電、安防工程等行業長期合作伙伴，主動了解客戶需求，不斷研發創新，為客戶提供綠色、節能、高效的功率半導體產品。
