電路中，不同的器件常常需要有不同的上電順序，比如有些FPGA需要先給3.3V的內核供電，至少20ms后才給5V的IO口供電，以避免器件的損毀。
在射頻電路和模擬電路中也有些這樣的需求，例如需要Vout1先上電，Vout2后上電，最簡單也是最容易想到的是使用RC延時電路，方案1：

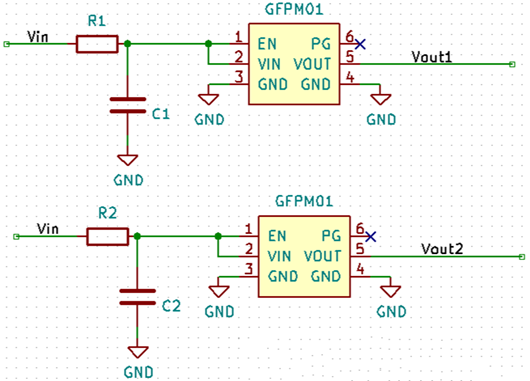

在電壓輸入端使用RC電路
方案1可以設置R1，C1，R2，C2的數值以完成不同的延時，從而可以改變上電順序，但是有缺點，因為在供電回路中串聯了電阻，如果是給功放等大功率的器件供電，會產生很大的損耗。
方案2，利用電源模塊的使能引腳，現在的電源管理芯片都有使能引腳，在是能引腳處加RC電路可以完成延時：

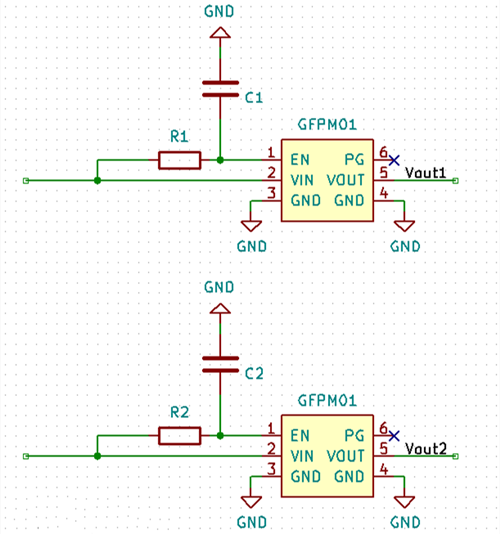

在使能輸入端使用RC電路
在使能端使用RC電路可以滿足一些不精確控制延時的場合。在精確控制上電順序的場合，可以使用專用的集成電路芯片，歡迎大家咨詢電源管理方案。
方案3：利用電源監測引腳PG和使能引腳，完成上電順序的控制，如圖5所示，先上電的Vout1在完成上電后，PG引腳會產生一個高電平，該高電平使能下一個要上電的模塊輸出Vout2。
