最簡單的方法是，總共源，漏和柵三端，輸入接一個端，輸出接一個端，剩下的那個端是什么就是共什么級放大器。
因為放大器有輸入和輸出兩個端口，會占用MOSFET其中兩個極，剩下那個極接地或電源，作為參考電極。
① 共源級放大電路是源級作為參考電極，柵極和漏極作為輸入輸出；
② 共柵極放大電路是柵極作為參考電源，源級和漏極作為輸入輸出；
③ 共漏極放大電路（也稱源級跟隨器）是漏極作為參考電極，柵極和源級作為輸入輸出。
看到原理圖一眼就能區分是哪種放大電路，來看下面的圖：

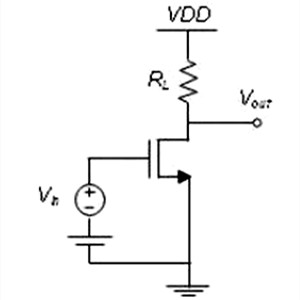

共源級放大電路

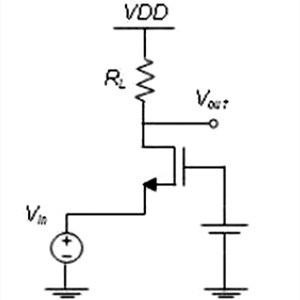

共柵極放大電路

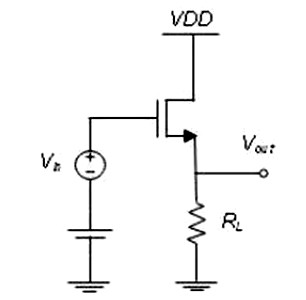

共漏極放大電路
