【電源電路】可變直流電源電路圖-KIA MOS管
信息來源：本站 日期：2023-01-05

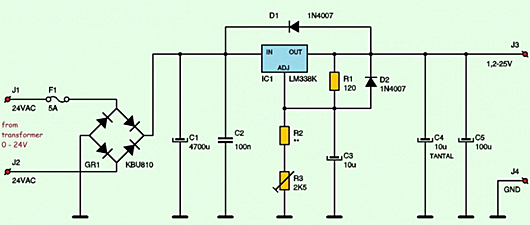

可變直流電源電路，或者我們可以稱之為可調直流電源，它給我們一個1.2V-25V的輸出電壓。上面的電源原理圖取自 National Semiconductor 制造的穩壓器 LM338K 的數據表。
該電路使用IC LM338K作為電壓調節器，因此我們將獲得穩定和穩壓的輸出。穩壓器 IC LM338K 提供最大 5A 的輸出電流，以及 1.2 至 32V 的電壓，它還具有集成的熱和短路保護功能。穩壓器輸入和輸出的最大電壓為 35V。
變壓器電流值取決于您的需要。例如，如果您需要 120W 功率輸出，那么您將需要 5A 變壓器。5A x 24V（全功率）將為您提供 120W 的輸出功率。
由于這個電源電路描述給我們1.2-25V DC輸出，那么你必須有24V AC輸出的變壓器。
對于二極管，您可以選擇是否使用4個二極管或單橋二極管。如果計劃使用 PCB 設計，那么您必須使用橋式二極管。二極管的值取決于變壓器的電流值。
例如，如果電路使用 3A 變壓器，則必須使用至少 3A 的二極管。二極管的電流值越高，價格當然越貴……

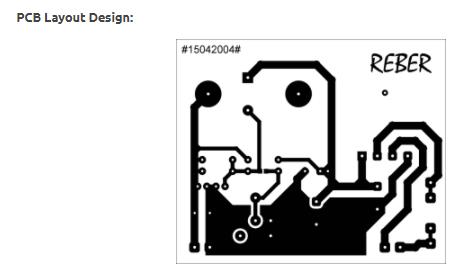

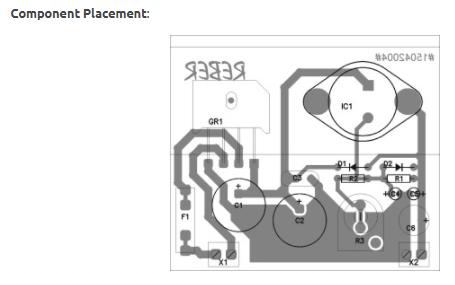

下圖是 PCB 布局設計（底部）和頂部的組件放置。不要忘記為 LM338K 使用散熱器以防止過熱。
