【圖文詳解】MOS管的柵極電阻-KIA MOS管
信息來源：本站 日期：2023-02-20
我們是否需要 MOSFET的柵極電阻？它應該是什么作用？它應該在下拉電阻之前還是之后？

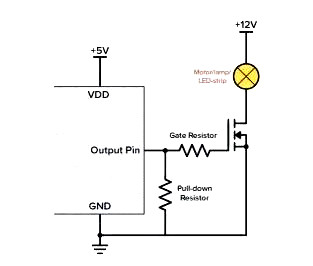

MOS管也可以沒有柵極電阻的情況下工作，但添加一個柵極電阻可以防止一些潛在的問題。一般為1000 Ω就可以。請參閱下面的電路圖，用于連接 MOSFET 柵極電阻器（下拉電阻器是可選的）：
為什么需要柵極電阻？

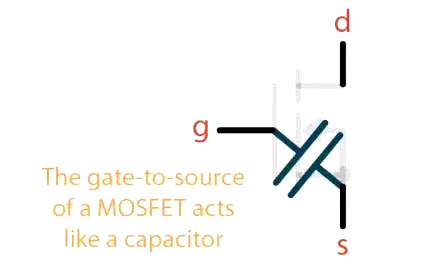

在晶體管的工作原理中，我們知道MOSFET的柵極到源極，其實相當于有一個電容器。
電容器的工作原理如下：
當電容器充電時，電流流過它。開始時很多，然后越來越少。
當電容器充滿電時，沒有電流流過它。
當 MOSFET 導通時，其柵源電容已充滿電。因此，沒有電流流過柵極。但是，當MOSFET導通時，您將有一個電流為這個柵源電容充電。因此，在一秒鐘內，可能會有很大電流流動。
為了確保這個短脈沖電流對于我們的單片機（或連接的任何器件）來說不會太高，您需要在輸出引腳和MOSFET晶體管的柵極之間添加一個串聯的電阻器。

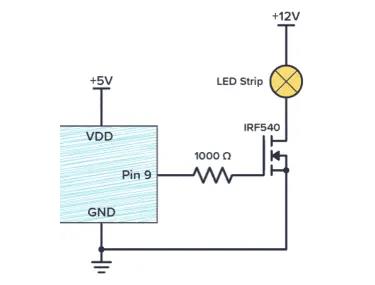

如下圖所示。
怎么選擇電阻值？
電路中比較常用的電阻值是：1000 Ω，但是這取決于我們的電路。我們可以使用電流的歐姆定律計算從電阻器流過的最大電流：I = V/R；
例如，在輸出引腳上有5V 單片機的情況下，1000 Ω為您提供的最大電流為5 mA（STM32引腳最大可以承受的電流高達20 mA）：I = 5V/1000Ω；
如果要快速打開和關閉輸出，請記住，您使用的電阻越高，MOSFET打開/關閉的速度就越慢。
MOSFET 柵極電阻器放置
在很常見的電路中，其實我們的柵極電阻是與下拉電阻配合使用的，此處我們需要注意，如果將柵極電阻放置在下拉電阻的左側，您將獲得一個分壓器電路，該電路將降低柵極的電壓：
如果我們選擇的柵極電阻至少比下拉電阻小100倍，那么電壓的降低是如此之小，以至于無關緊要。但是，如果它們的值更接近一點，則由于下拉電阻與柵極電阻分壓的原因，導致柵極上的電壓將低于引腳電壓。
解決方案是什么？在兩者之間切換位置，以便下拉電阻直接連接到輸出引腳：
