電子產品都要用到電源，在移動端消費類電子產品中，常用的有DCDC電源和LDO電源兩種，DCDC的優點是效率高，但是噪聲大；LDO正相反，它是效率低，噪聲小。

LDO分類

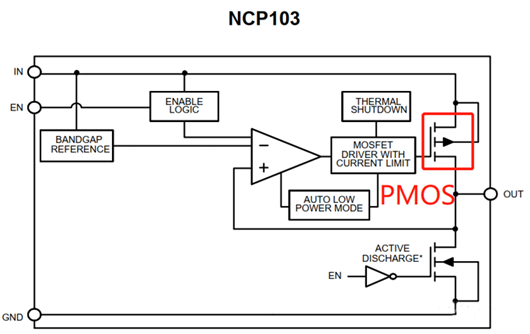

常見的LDO是由P管構成的，LDO效率比較低，因此一般不會走大電流。針對某些大電流低壓差需求的場合，N管LDO應運而生。下圖是PMOS和NMOS LDO的系統框圖對比，下面先看下PMOS LDO的基本工作流程。

LDO

LDO工作流程

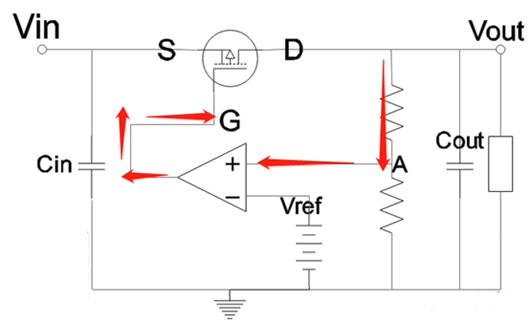

當Vout由于負載變化或其他原因電壓下降時，兩個串聯分壓電阻兩端的電壓也會下降，進而A點電壓下降，A點的電位和Vref電位相比較，誤差放大器會減小它的輸出，使得G電位下降，Vs電壓不變，進而使得|Vgs|的壓差增加（我們用Vgs和Vds的絕對值描述PMOS更直觀），輸出電流Isd會增加，輸出電流Isd增加就會使得Vout上升，完成一次反饋控制，使得Vout又回到正常電位。

LDO

總結過程如下：

Vout↓——>Va↓——>Vg↓——Iout↑——>Vout↑

LDO仿真

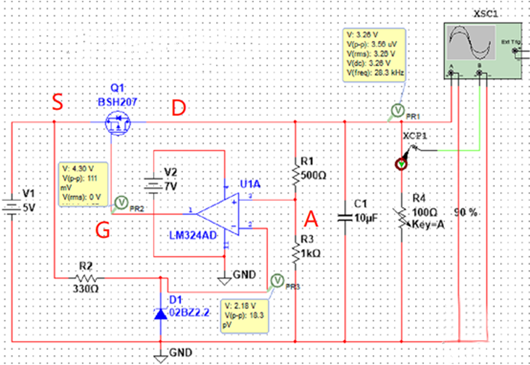

下圖是使用multisim搭建的LDO仿真電路，使用的是Nmos驅動，誤差放大器的參考電壓通過穩壓管設置為2.18V。LDO為5V轉3.3V，通過一個可變電阻來模擬負載變化，當輸出變化時，會通過A點反饋至誤差放大器，誤差放大器調劑MOS的G極，進而調節輸出。

LDO
