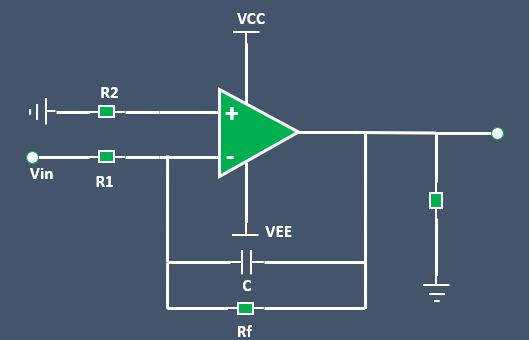

運放積分電路，基本電路如下圖中所示 積分電路主要是用來進行波形變換，放大電路失調的消除，以及反饋控制中的積分補償。
常用積分電路將方波變幻成三角波，或者正弦波變成余弦波，今天我們的講解主要是以方波變換成成三角波為例
積分電路輸入和輸出的關系式是
Uo=-1RCt1t2Uidt+Uo()
對于方波輸入，
Uo=-1RCUit2-t1+Uo(t1)
從上面可以看到，RC越大，三角波斜率越小，RC越小，三角波斜率越大，但是電容C不能太小，一般為nf級別
在實際應用中常常在在電容C的上面并聯一個電阻，阻值一般在100K左右，這個電阻有什么用呢？下面我們來看下實測的波形 ，通過實測波形來看一下

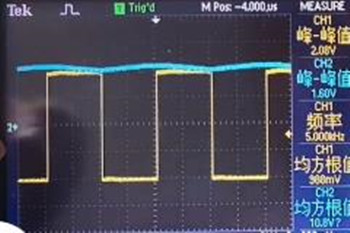

沒有電阻時。大家可以看到輸出的三角波有很大的直流分量，這是因為運放存在著失調電壓，一般為幾mV，通過電容C時，電容相當于一個很大的反饋電阻，根據反相比例運算放大電路的公式Vo=-Rf/R1*Vin，那么會有一個很大的直流電壓在輸出上，所以導致現在的這種波形。

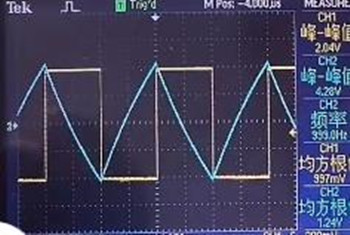

電阻為10K時，大家可以看到之流分量已經沒了，但是輸出波形不是我們想要的三角波；

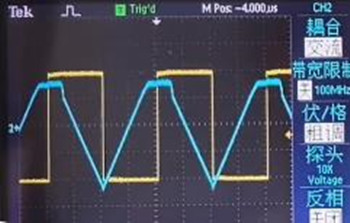

電阻為100K時，大家可以看到三角波已經是比較標準了；

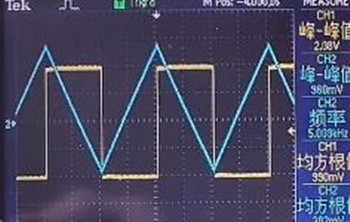

電阻為1M時，大家可以看到三角波已經是比較標準了；
從上面的實測波形可以得出結論，電容上并聯的電阻給了運放的失調電壓一個小的直流反饋回路，從而使失調電壓在輸出上表現的不明顯，從而使我們的輸出三角波達到我們的設計要求。
