輸出紋波是指直流電源輸出時，疊加在直流穩定量上的交流分量。用示波器來看，會看到電壓上下輕微波動，就像水紋一樣，所以叫做紋波。

1、加大電感和輸出電容濾波

根據LED驅動電源的公式，電感內電流波動大小和電感值成反比，輸出紋波和輸出電容值成反比。所以加大電感值和輸出電容值可以減小紋波。

輸出紋波與輸出電容的關系：vripple=Imax/（Co×f）?？梢钥闯觯哟筝敵鲭娙葜悼梢?/span>減小紋波。

通常的做法，對于輸出電容，使用鋁電解電容以達到大容量的目的。但是電解電容在抑制高頻噪聲方面效果不是很好，而且ESR也比較大，所以會在它旁邊并聯一個陶瓷電容，來彌補鋁電解電容的不足。

同時，LED驅動電源工作時，輸入端的電壓Vin不變，但是電流是隨 開關變化的。這時輸入電源不會很好地提供電流，通常在靠近電流輸入端（以BucK型為例，是SWITcH附近），并聯電容來提供電流。

2、二級濾波，就是再加一級LC濾波器

LC濾波器對噪紋波的抑制作用比較明顯，根據要除去的紋波頻率選擇合適的電感電容構成濾波電路，一般能夠很好的減小紋波。但是，這種情況下需要考慮反饋比較電壓的采樣點。

采樣點選在LC濾波器之前（Pa），輸出電壓會降低。因?yàn)槿魏坞姼卸加幸粋€(gè)直流電阻，當有電流輸出時，在電感上會有壓降產生，導致電源的輸出電壓降低。而且這個壓降是隨輸出電流變化的。

3、LED驅動電源輸出之后，接LDO濾波

這是減少紋波和噪聲最有效的辦法，輸出電壓恒定，不需要改變?cè)械姆答佅到y(tǒng)，但也是成本最高，功耗最高的辦法。任何一款LDO都有一項指標：噪音抑制比。

經過LDO之后，紋波一般在10mV以下。

4、二極管后接電感（EMI濾波）

這也是常用的抑制高頻噪聲的方法。針對產生噪聲的頻率，選擇合適的電感元件，同樣能夠有效地抑制噪聲。需要注意的是，電感的額定電流要滿足實際的要求。

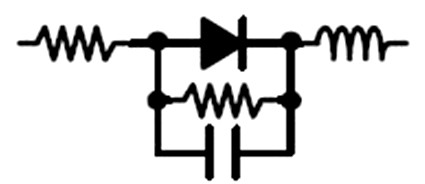

5、在二極管上并電容C或RC

二極管高速導通截止時，要考慮寄生參數。在二極管反向恢復期間，等效電感和等效電容成為一個RC振蕩器，產生高頻振蕩。為了抑制這種高頻振蕩，需在二極管兩端并聯電容C或RC緩沖網絡。

電阻一般取10Ω-100Ω，電容取4.7pf-2.2nf.在二極管上并聯的電容C或者RC,其取值要經過反復試驗才能確定。如果選用不當，反而會造成更嚴重的振蕩。
