一個負電壓產生電路：利用電容充電等效出一個新電源，電容串聯在GND后，等效為電源2，則產生負電壓。

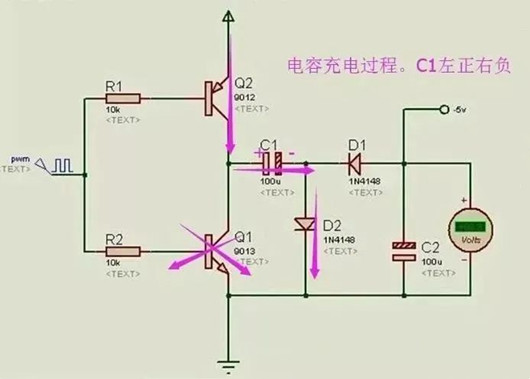

1、電容充電：當PWM為低電平時，Q2打開，Q1關閉，VCC通過Q2給C1充電，充電回路是VCC-Q2-C1-D2-GND，C1上左正右負。

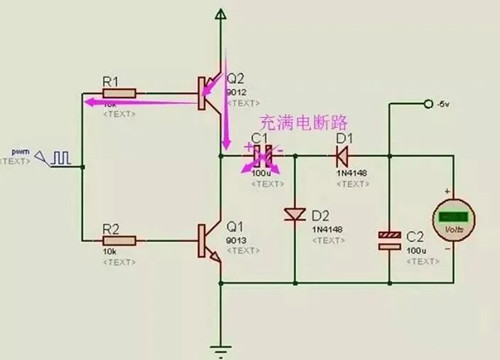

2、電容C1充滿電。

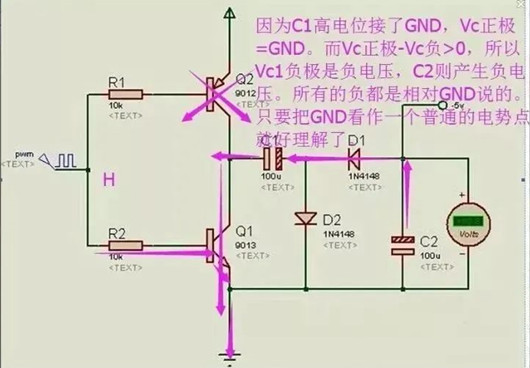

3、電容C1作為電源，C1高電勢極串聯在參考點。C1放電，從C2續流，產生負電壓。
當PWM為低電平時，Q2關閉，Q1打開，C1開始放電，放電回路是C1-C2-D1，這實際上也是對C2進行充電的過程。
C2充好電后，下正上負，如果VCC的電勢為5點幾伏，就可以輸出-5V的電壓了。
