MOS管電平轉換電路

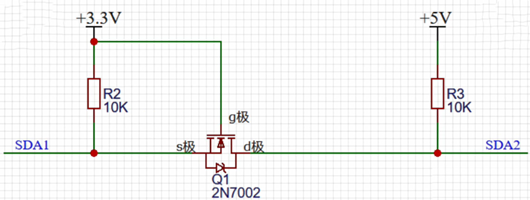

SDA1（高3.3V）轉換為SDA2（高5V），其中Q1（2N7002是一個NMOS）。
1、當SDA1輸出高電平時: MOS管Q1的Vgs = 0, MOS管關閉，SDA2被電阻R3.上拉到5V。
2、當SDA1輸出低電平時: MOS管Q1的Vgs = 3.3V,大于導通電壓，MOS管導通，SDA2通過MOS管被拉到低電平。
3、當SDA2輸出高電平時: MOS管Q1的Vgs不變，MOS維持關閉狀態，SDA1 被電阻R2上拉到3.3V。
4、當SDA2輸出低電平時: MOS管不導通，但是它有體二極管! MOS管里的體二極管把SDA1拉低到低電平，此時Vgs約等于3.3V，MOS管導通，進一步拉低了SDA1 的電壓。
電源切換電路
左邊采用外部電源供電（V6）：
Q3（PMOS）的柵極電壓約為外部電壓，處于高電位。因而Q3無法導通，處于截止狀態。
右邊采用內部電源供電（V5）：
Q3（PMOS）的柵極電壓為0V，體二極管導通。漏極電壓為12V，源極電壓約為12-0.7=11.3V，Vgs符合PMOS導通的條件，Q3導通。
（1）D3、D4：進一步隔離兩個電源之間相互的影響；
（2）這個電路里，MOS管的體二極管內部電流的方向和電路中電流方向相同，這是為了在上電后，讓MOS管的Vgs符合導通條件，從而起到開關的作用。
