過流保護
我們知道電路板損壞的重要現場之一就是過流導致器件燒毀，有的甚至起火冒煙引發事故。因此必須要進行功率保護設計，如常用的保險絲或者熱敏電阻就屬于其中簡單的一種，但是這種保護屬于粗略保護，如果需要針對性的進行電流檢測保護還是需要設計電路結構。

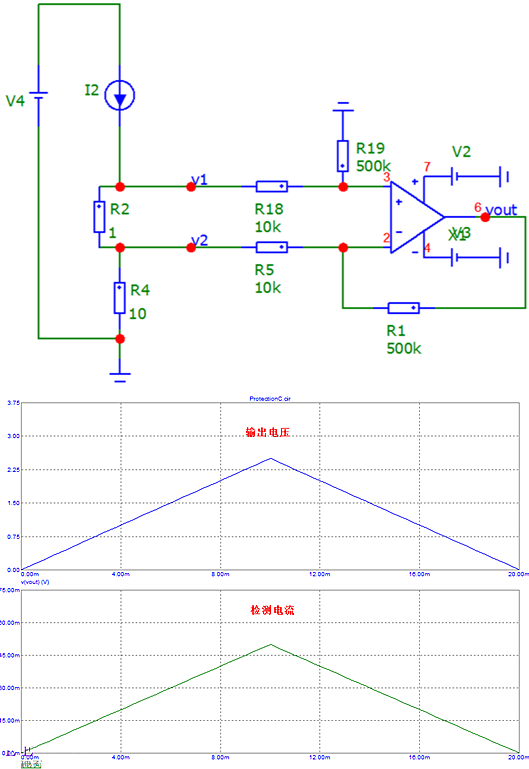

利用采樣電阻是我們常用的設計方式，通過采樣電阻進行電流檢測然后輸出控制信號?，F(xiàn)在也有很多集成的IC專門來進行高低邊電流檢測的，如LT6100等。

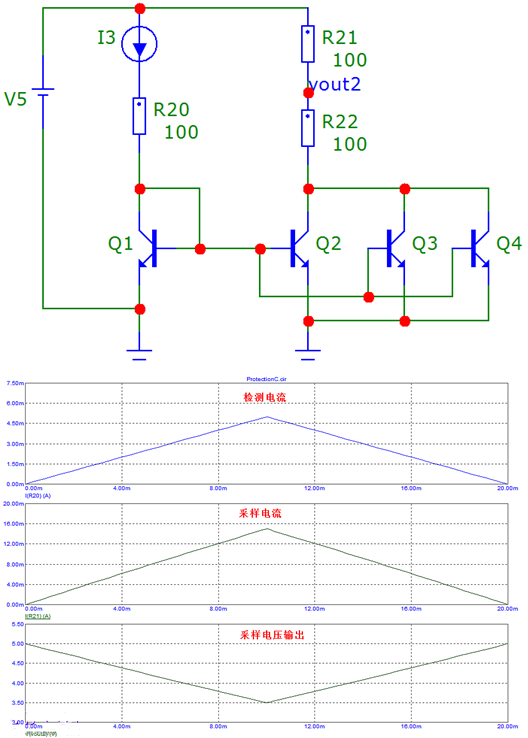

過流保護主要在于電流檢測上，下面是利用電流鏡的方式采樣，IC內部設計采用此方式進行偏置電流設置，因?yàn)榫w管的電流是和溝道成比例的。

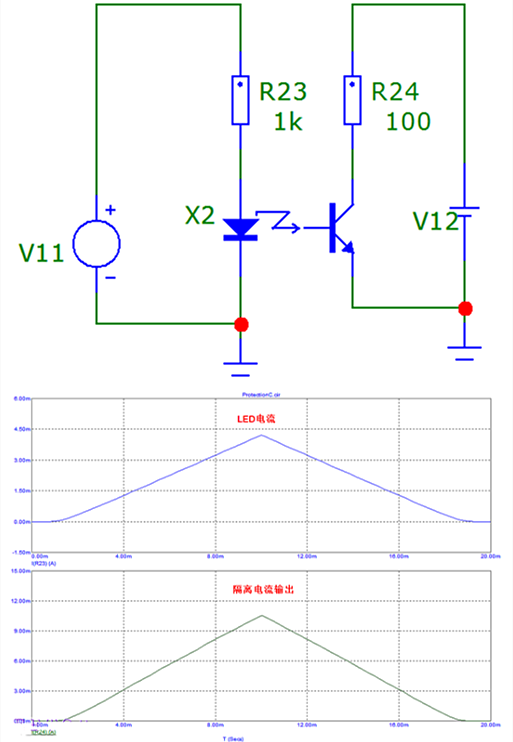

還有隔離型電流采樣的方式，如光耦和電流互感器。

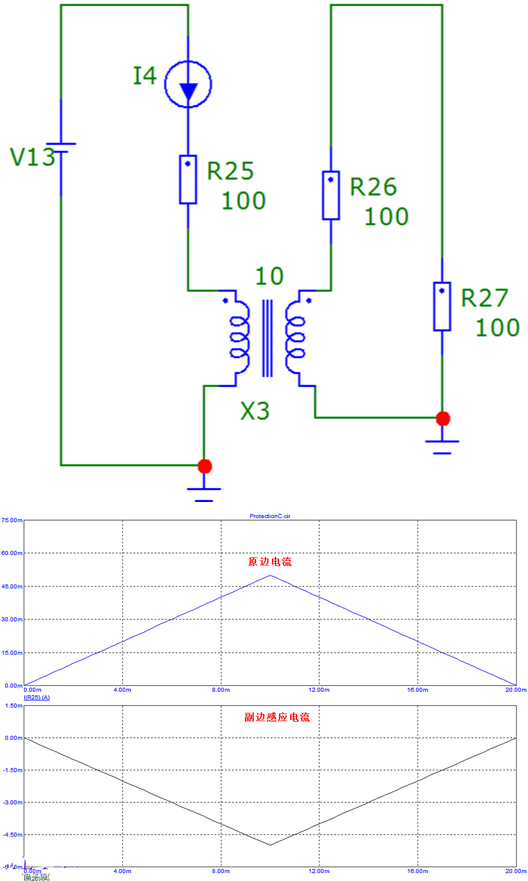

利用互感來進行電流采樣應用很多，比如漏電保護器內部漏電檢測。
