反極性保護
定義
反極性指的是電源或者電池輸入的正負極接反。
危害
對MCU、DC/DC轉換器或其他集成電路的靜電放電（ESD）二極管，連接的電池或者有極性的電容造成嚴重損壞。
優化方法

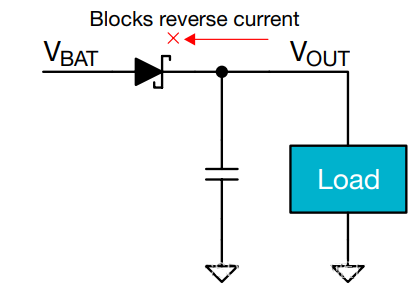

1）使用肖特基二極管

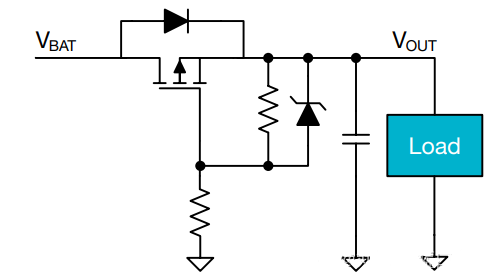

2）高壓側使用pmos
當電源正接時，體二極管導通后，pmos導通，當電源反接時，pmos的g為正，vgs大于0導致pmos不通，且體二極管也不通，保護了后級電路的影響。

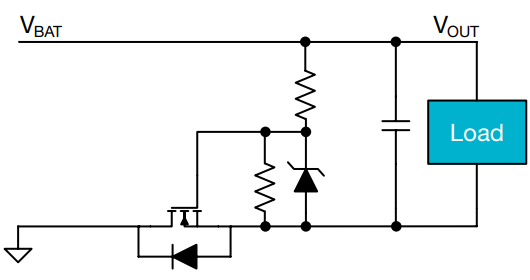

3）低壓側使用nmos
原理同高壓側使用pmos。
使用分立mos搭建的缺點是：
缺少反向電流阻斷
低壓下pmos的導通電阻大，導致功耗大
pmos貴
沒人喜歡地上有波動，所以nmos放地上大概率不用。
4）理想二極管
總結
反極性保護和反向電流保護是不同的概念，反極性保護可以防止負壓對負載造成損壞，不一定會阻止反向電流。
