浪涌電流Inrush Current產生原因
1、對Inrush Current電流的直觀感受
當電燈在電路中工作時，如果突然啟動馬達或者變壓器時，會出現電燈暗一下，此時電燈出現暗的情況就是因為馬達或者變壓器啟動時，在電路中產生較大Inrush Current，具體分析可以參考下圖：
當馬達剛開始上電時，轉子是靜止的，處于正要啟動的時刻，在這個時刻轉子沒有旋轉，也就沒有切割磁場的現象，當然也沒有反向電動勢，因此馬達的線圈在此時所接受的電壓，就會等于實際輸入的電壓，
此時的電流會高于穩定運轉時的電流，可能5倍甚至更高，一但馬達開始運轉，就會如前一段的說明，電流受到Back EMF阻擋便會開始下降。
通路中突然增大的電流，導致銅線上等效電阻R1上會產生一個較大壓降，從而導致Lamp上電壓降低，產生燈泡變暗的現象。
2、電路中存在較大電容負載

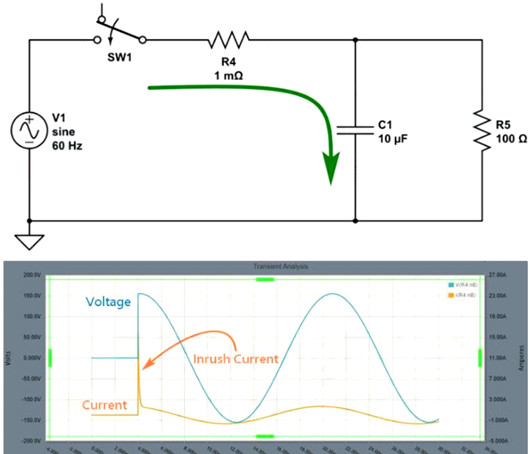

當電路中有較大電容負載時，電路剛導通瞬間，會出現較大電流給電容充電，這個電流也是Inrush Current。
Inrush Current電流計算方法：
Iinrush=Cload*(dV/dt)，
開關導通瞬間，如果開關閉合后輸出沒有緩啟動，則dv/dt比較大，如果Cload數值再大些，產生的Inrush Current會更大。

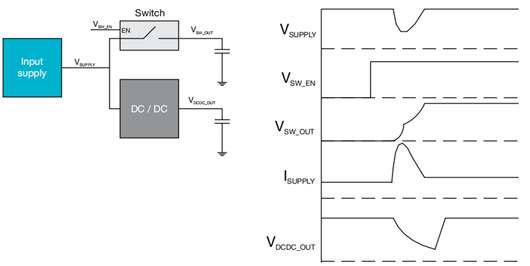

對于如下圖所示的電路連接情況，當開關閉合后，Inrush Current造成Isupply電流瞬間增大，會在導線上產生較大壓降，造成Vsupply電壓出現短暫降低，從圖中可知Vsupply還會給DCDC模塊供電，由于輸入電壓瞬間降低，從而會影響DCDC的輸出。
從上述過程描述可知Inrush Current會造成其它負載和模塊出現供電異常，從而導致reset現象。
