【電路收藏】PNP、NPN三極管開關電路設計-KIA MOS管
信息來源：本站 日期：2023-06-15
NPN三極管導通條件
1、Ib大約為1mA左右
2、Vbe＞0.7V（因此設計時，需保證Vbe＞0.7V，這個是導通條件）；但三極管導通時Vbe= 0.7V左右
就好像對于二極管，如果想讓它導通，就要保證其兩端壓差高于0.7V (只要高于0.7V 你設計成5V 10V 都可以)，但二極管一旦導通，其兩端電壓就是0.7V；
考慮點：
電阻R9的作用：用于設置Ib的大小（我們假設當NPN導通時，此時Vb=0.7V,因此流過R9的電流約為（5-0.7）/4=1mA左右）
R11的作用：
（1）如果沒有R11、假設開關信號斷開，三級管的b極就懸空；此時其屬于高阻態（不確定狀態），極易受到外部的高壓靜電、雷擊、外部干擾信號的影響；導致三極管誤導通和擊穿損壞；

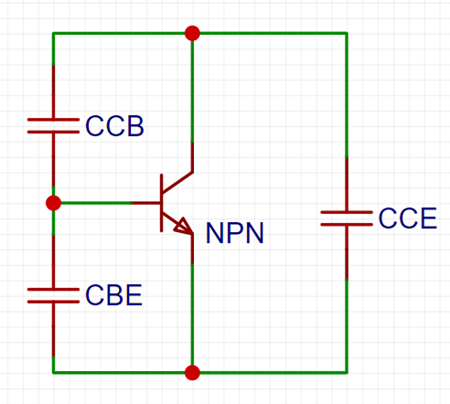

（2）由于工藝的原因的原因，三極管的三個極之間都存在寄生電容；當三極管關斷的時候，電容CBE可以通過R11更快速的放電，加快三極管關斷速度（使得其工作在放大區的時間減小）
R11阻值的選擇：
（1）必須要保證R11與R9在b極的分壓安全的大于0.7V,管子才能導通

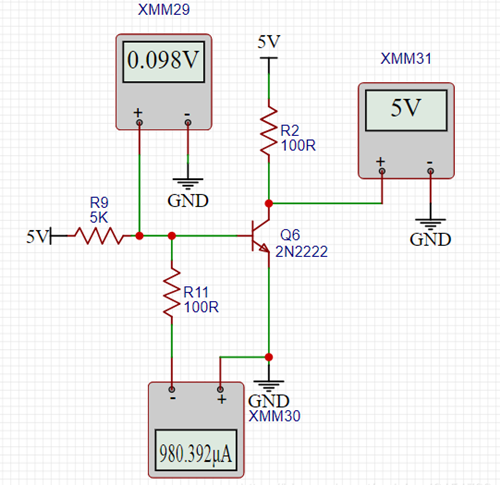

（2）如果R11過大，會導致三極管關斷時間變慢
（3）R11在滿足分壓要求的條件下如果阻值過小，會導致功耗變大（0.7V/R11）
（4）據其他工程師的經驗，R11選2K(個人覺得，這個值一定要滿足第一個條件，在其左右就可以了)
總結：
(1).三極管開關電路設計的思路是一種 假設成真 的設計方法：就是按照其完全導通的時候選擇各種參數，而不是先選參數后判斷其是否導通

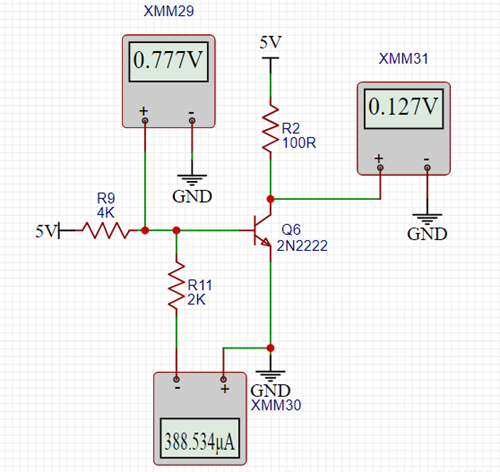

(2).對于R9和R11的分壓要滿足Vbe大于0.7V（比如這個圖中設計的Vb=5*(2/6)=1.6V）但為什么實測出來是0.7V而不是1.6V
這是因?yàn)閎e間的特性很像一個二極管，只要其壓差大于0.7V 其壓差就是0.7V
因此你要做的就是保證其大于0.7V
