圖文詳解-降低TVS管自身寄生電容-KIA MOS管
信息來源：本站 日期：2023-07-03
TVS管串聯二極管
TVS管自身帶有寄生電容，同樣，二極管自身也帶有寄生電容，將 TVS管和二極管串聯，其實就是將二者的寄生電容串聯，以此來減少寄生電容的影響。如圖 1 所示。

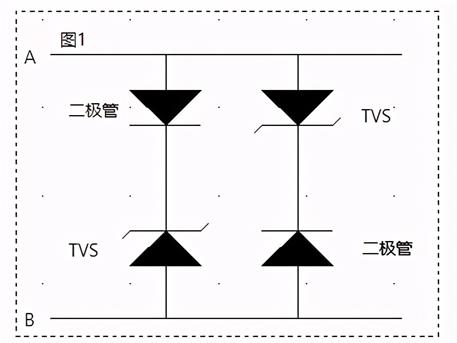

圖 1 TVS管串聯二極管
二極管串聯支路是用于正負兩種極性暫態過電壓保護。普通二極管的寄生電容約為 50pF，該電容與 TVS 的寄生電容串聯后，其總的支路電容將有較大幅度的減小。
在被保護電子系統正常運行時，當 AB 兩線之間電壓超過 0.6V 后，普通二極管即開始導通，同時向 TVS 的寄生電容充電，一旦將其充滿，作用于二極管上的電壓將小于 0.6V，使它停止導通，則這條支路將不再從系統中吸收電流，處于開路狀態，從而不影響系統的正常運行。
利用整流橋降低 TVS管的寄生電容
這種方法，類似于第一種方法，如圖 2 所示。

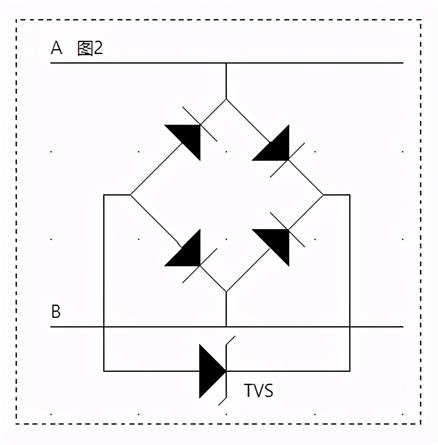

圖 2 利用整流橋降低 TVS管的寄生電容
在該圖中，AB 線間電壓必須超過 1.2V 才能將 TVS 寄生電容充電，使保護電路停止從正常運行的系統中吸收電流。當采用分立元件來組裝這些保護電路時，元件間連線的寄生電感是一個需要重視的問題。當使用分離元件時，需要使用減小寄生電感的方法。
此外，圖 1 和圖 2 所示的保護電路通常是，用于抑制差模過電壓。為了實施在平衡線路中對共模過電壓的防護，可以采用圖 3 所示的保護電路。

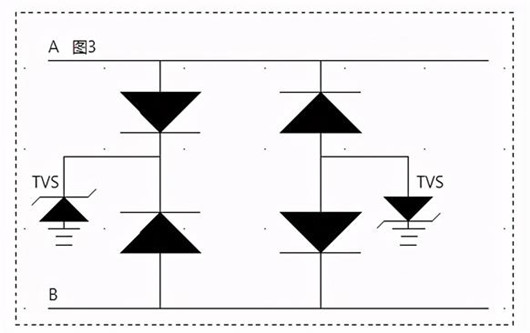

圖 3 TVS 保護電路
由于普通二極管動作較慢，因此上述兩種方法雖然能減小寄生電容，但同時也帶來了副作用，即犧牲了整個保護電路一定的響應速度。因此需要根據具體應用來考量。
此應用的分析是基于電容串聯，總電容減小的基本概念。在具體的 TVS 產品中其實也做到了這一點，這些封裝的容值可以做的比較低，同里面的二極管有一定關系。
另外集成封裝類型的 TVS 由于本身的制造工藝要求，也需要用到這種 TVS 與二極管串接的方式。比如常見的 2510 封裝 4 路 TVS，主要用于 HDMI 和 USB3.0，容值可以做到 0.2-0.4PF。
