?Boost電路特性及直流傳遞函數的推導-KIA MOS管
信息來源：本站 日期：2023-07-17
Boost變換器的電路結構如圖 1 所示。
圖 1 boost電路結構
boost電路分析
圖 2 boost電路相關分析和電感電流波形
boost電路中，二極管和電感的平均電流的區別在于，當 mosfet 開啟時，二極管中的電流為 0，電感電流線性增大；當 mosfet 關斷時，二極管與電感串聯，二者電流相等。所以，對于 boost 和 buck-boost 電路，Idc取決于 mosfet 的占空比。

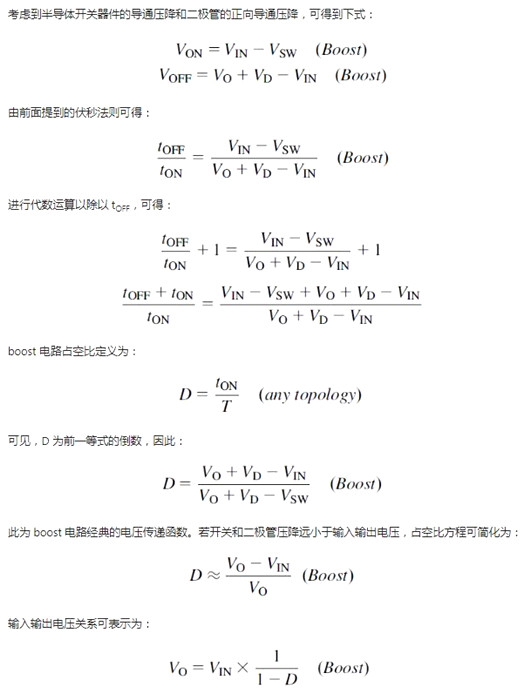

boost電路直流傳遞函數的推導
boost電路的特性
根據圖 1 中標示的電流方向和續流通路，以及圖 2 中的相關分析和關鍵波形，可以得出 boost 電路如下結論：
（1）例如，正輸入正輸出 boost 電路可將 12V 輸入變換為 50V 輸出，負輸入負輸出電路可將-12V 輸人變換為-50V 輸出。即電路中輸出大于輸入，因此電路會提高輸入的值而不改變輸入極性。
（2）開關導通時，能量通過開關從直流源輸入電感而不傳遞到輸出端。
（3）開關關斷時，電感儲存的能量通過二極管傳遞給輸出端．同時直流源也給負載提供能量。
（4）由于輸入電容與電感串聯，從而可防止電流突變，輸入電容電流為平滑曲線。
（5）進入輸出電容的電流為脈動流，這是因為它與穩定的直流輸出電流 Iout共同構成二極管的脈動電流。

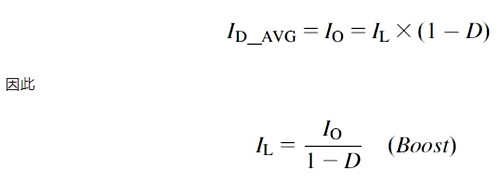

（6）由于輸出平均電容電流為零，因此電路中平均二極管電流必須等于負載電流，即：
此為平均電感電流與負載電流的關系。一般要求電感電流額定值為 1.2xIO(1 – D)，系數選擇 1.2 是因為基本設計理論表明電感電流峰值約為其平均值的 1.2 倍，因此選擇電感時要確保其額定值不小于 I.2xIL。
