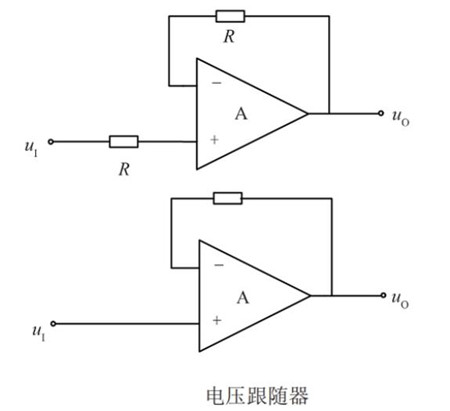

電壓跟隨器電路：輸出電壓的反饋直接接到反相輸入端，反相輸入端不再接地，如圖所示，電路引進了電壓串聯負反饋，且反饋系數是1，得到輸出電壓uO和輸入電壓uI的關系為：uO=uI。
電壓跟隨的作用，一般有兩個作用：第一起緩沖作用、隔離作用，提高帶載能力作用。
電壓跟隨器常用作中間級，以“隔離”前后級之間的影響，此時稱之為緩沖級。

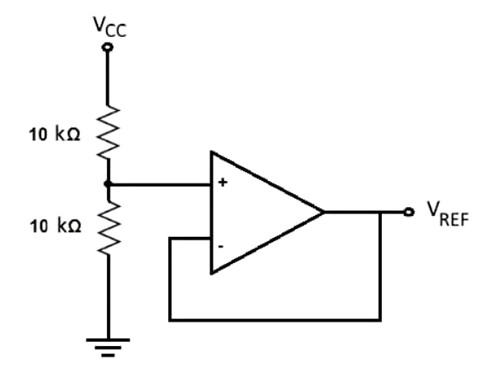

電壓跟隨應用案例電路圖
使用電阻分壓器可以產生一個參考電壓（VREF），但是電路的輸出阻抗不會很低，特別是如果使用更高值的電阻來降低電流消耗。電壓跟隨器不受分壓器輸出阻抗的負面影響，它為系統中的其他元件產生低輸出阻抗參考電壓。

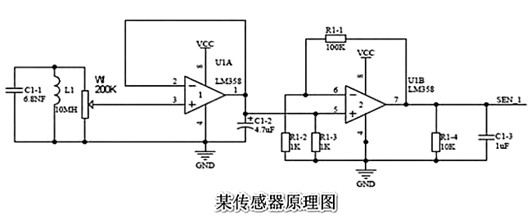

電壓跟隨器的應用電路圖
運放在很多場合都要用到，特別是處理信號傳感器方面，涉及到信號放大是最重要的步驟，一般信號放大有兩種選擇：三極管和運放。三極管放大精度低、高精度的三極管放大電路復雜而且對電路要求較高；運放的技術成熟，穩定性高，放大倍數大，精度高。
電壓跟隨器的優點
提供功率增益和電流增益
電路的低輸出阻抗，它使用電壓跟隨器的輸出
運算放大器從輸入獲取零電流
可以避免加載效應
電壓跟隨器的應用
邏輯電路的緩沖器
在采樣和保持電路中
在有源過濾器中
在通過換能器的橋電路中
