積分器電路根據電路時間常數和放大器的帶寬，在一個頻率范圍內輸出輸入信號的積分。
輸入信號被施加到反相輸入，因此輸出相對于輸入信號的極性反相。理想的積分器電路將飽和到電源軌，具體取決于輸入失調電壓的極性并需要增加一個反饋電阻R2，以提供穩定的直流工作點。反饋電阻器限制了執行積分功能的較低頻率范圍。
在運算放大器積分器電路中，電容器插入反饋環路中，并在反相輸入端與R1一起產生一個RC時間常數。

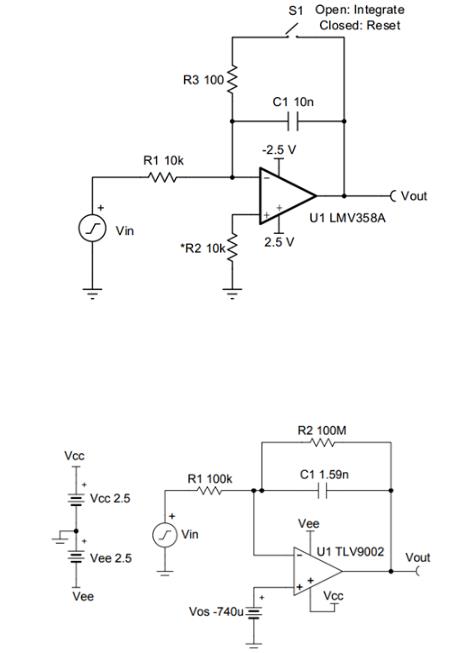

下圖是一個簡單的積分電路，是利用電容的充放電原理進行。
1.對于反饋電阻，請使用盡可能大的值。
2.選擇一個CMOS運算放大器，以最小化輸入偏置電流的誤差。
3.放大器的增益帶寬積（GBP）將設置積分器功能的上限頻率。
集成功能的有效性通常在距放大器帶寬約十年的時間開始降低。
4.需要將一個可調基準電壓連接到運算放大器的同相輸入，以消除輸入失調電壓，否則較大的DC噪聲增益將導致電路飽和。具有非常低的失調電壓的運算放大器可能不需要這樣做。

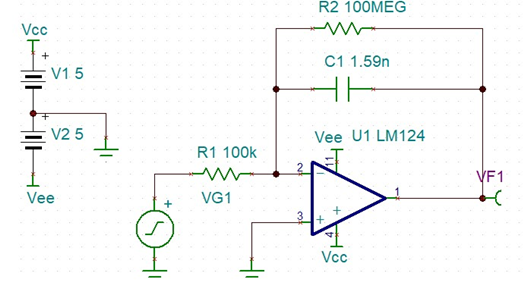

運放積分電路如下
積分電路計算

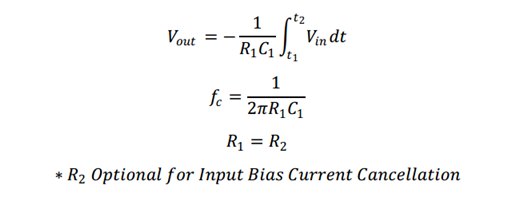

積分電路輸出電壓Vout計算

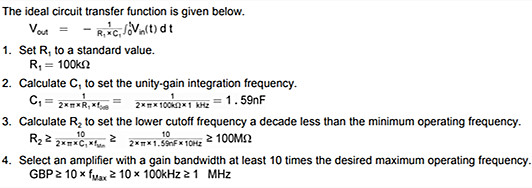

設計方法：
1、我們需要先設定電阻值，即就是上圖中的R1；
2、計算C1以設置單位增益積分頻率。
3、計算R2將下限截止頻率設置為比最小工作頻率低十倍。
4、選擇增益帶寬至少為所需最大工作頻率的10倍的放大器。
積分電路的應用
1、積分電路可以使輸入方波轉換成三角波或者斜波；
2、積分電路電阻串聯在主電路中，電容在干路中；
3、積分電路的時間常數t要大于或者等于10倍輸入脈沖寬度；
4、積分電路輸入和輸出成積分關系
