靜態功耗和動態功耗介紹、計算公式-KIA MOS管

CMOS電路功耗是由靜態功耗和動態功耗組成的，動態功耗遠大于靜態功耗。

靜態功耗是指漏電流功耗，是電路狀態穩定時的功耗，其數量級很小。靜態功耗又叫泄漏功耗，它是指電路處于等待或不激活狀態時泄漏電流所產生的功耗。

泄漏電流主要有4種：

①反偏二極管泄漏電流；

②門柵感應漏極泄漏電流；

③亞閾值泄漏電流；

④門柵泄漏電流。

動態功耗主要由動態開關電流引起的動態開關功耗PSW（也稱為跳變功耗）以及短路電流產生的功耗PSC兩部分組成。

動態功耗來源于：

（1）當門翻轉時，負載電容充電和放電，稱為翻轉功耗；

（2）pmos和nmos管的串并聯結構都導通時的有短路電流，稱為短路功耗。

靜態功耗和動態功耗計算公式

靜態功耗:

反相器是由PMOS和NMOS互補組成的，PMOS是起上拉作用的，NMOS起下拉作用，靜態下總有一個是截止的，而且截止內阻極高，流過電流極小，因此靜態功耗極小。

CMOS的保護電路中的反向二極管的leakage current比流過CMOS的電流大，反而是靜態功耗主要的貢獻者。

柵極泄漏功耗：在柵極上加信號后（即柵壓），從柵到襯底之間存在電容，因此在柵襯之間就會存在有電流，由此就會存在功耗。

亞閾值電流：使柵極電壓低于導通閾值，仍會產生從FET漏極到源極的泄漏電流。此電流稱為亞閾值泄漏電流。要降低亞閾值電流，可以使用高閾值的器件，還可以通過襯底偏置進行增加閾值電壓。

靜態功耗計算公式：

靜態功耗動態功耗

動態功耗：

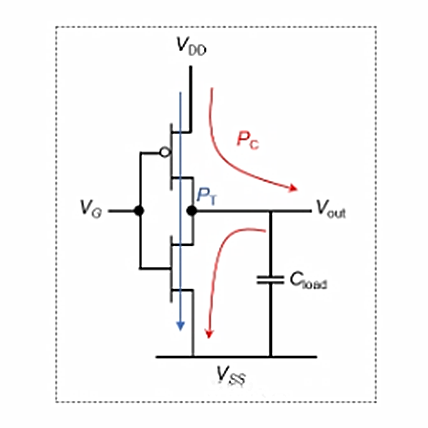

動態功耗分為開關功耗PC和短路功耗PT，開關功耗是對負載電容充、放電所消耗的功率，短路功耗是由于兩個MOS管在開關瞬間同時導通所消耗的瞬時導通功耗。

靜態功耗動態功耗
