電容器應用廣泛，電容根據材質和制造工藝不同，可以做成多種形式，不同形式的電容，起到的作用也不相同。之所以能分成不同的類型，關鍵在于其材料、設計原理、工作原理、構造等方面的不同。
鉭電解電容，又叫鉭電容，屬于電解電容中的一類，是一種有“極性”的電容。鉭電容是一種以鉭為主成分的電子元件，它具有體積小、容量大的諸多特點，被廣泛應用在家電、數碼產品的電路板上。
如何來判斷鉭電容的正負極，主要看鉭電容上的橫線與腿，就可以區分正極、負極。

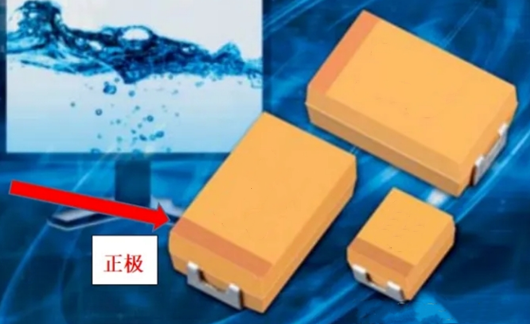

鉭電容正負極判斷如圖所示：

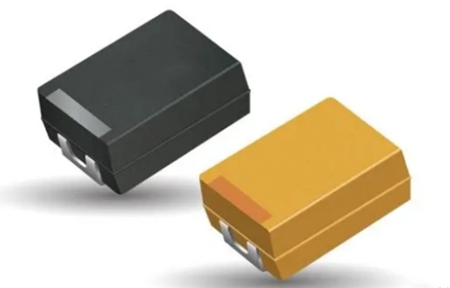

區別鉭電容正負極，最簡單的方式就是看其表面上標識。上面有標志的黑塊是負極，在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。
鉭電容的極性：有標記（一橫線）的一端是正極，另外一端是負極；引線鉭電容長的腿是正極，短的腿是負極。
牛角型（蓋板型）的端子面沒有花紋的是正極，有花紋的是負極；螺栓型及極柱型：一般殼體作為正極，上蓋作為負極。一般套管的產品在套管上邊都有極性標識，距離極性標識最近的端子就是標識的極性。
貼片鉭電容是極性電容，使用時應按電源的正、負方向接入電流，陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極。正負極不能接反，否則該鉭電容就不起作用或者失效；甚至引起可怕的后果：輕則電容被燒焦；重則引起電容爆炸。
可以通過專業的檢測工具來進行檢測，比如萬用表。因為，電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上，電容兩極之間的電阻叫做絕緣電阻或漏電電阻，只有電解電容的正極接電源正（電阻擋時的黑表筆），負端接電源負（電阻擋時的紅表筆）時，電解電容的漏電流才小（漏電阻大）。
