電蚊拍電路圖,電蚊拍電路原理分享-KIA MOS管
信息來源：本站 日期：2023-09-01

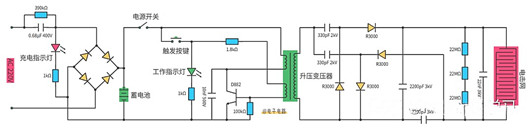

電蚊拍電路圖主要由高頻振蕩電路、三倍壓整流電路和高壓電網等三部分構成。
電蚊拍電路圖

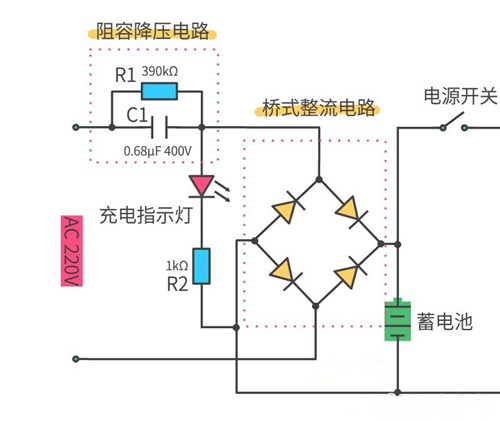

電阻R1和電容C1組成阻容降壓電路電阻R1是泄放電阻。

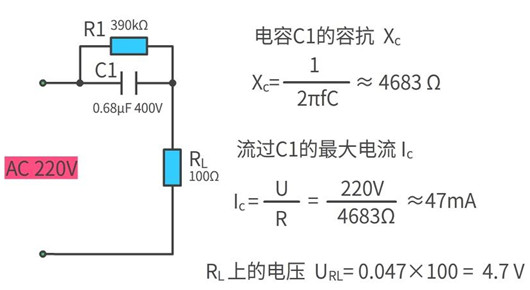

斷電時可以用來釋放電容上殘余的電量電容在一定頻率的交流電下會產生一定容抗阻容降壓電路是利用容抗來對電路進行限流和分壓如下圖所示電路假如負載的電阻RL=100Ω。
負載上得到的電壓就是低電壓了需要說明一下負載上的電壓降是跟負載本身的電阻大小是相關的。
如果RL是200Ω，則負載上的電壓就是9.4V了需要注意的是阻容降壓電路不適合動態負載也不適合容性和感性負載。

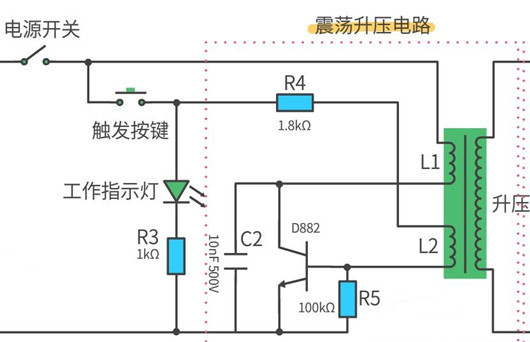

橋式整流電路可以將交流電轉換成直流電整流之后可提供給蓄電池進行充電再下來就是震蕩升壓電路。
當電源開關閉合；
按下觸發按鍵；
電流經過R4和L2給三極管提供偏置電壓；
三極管導通，CE兩極就相當于開關的閉合；
電流從L1流向地，L1通電時會產生電磁感應現象從而使變壓器次級產生感應電動勢；
也會影響到L2的電流使三極管截止三極管截止后L1就沒有電流；
三極管的基極偏置電壓會重現像這樣導通——截止一直循環就實現了升壓變壓器次級的輸出的電壓高達幾百伏；
升壓后的電壓還是太小還需要進行升壓；
就用到下面的倍壓整流電路了

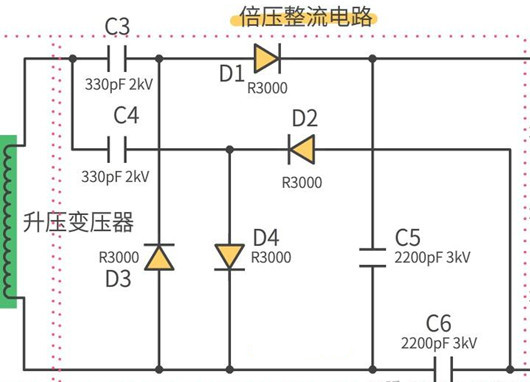

倍壓整流電路通常用于要產生高電壓低電流的環境倍壓整流是利用二極管的整流和導引作用將電壓分別貯存到各自的電容上然后把它們按極性相加的原理串接起來輸出高于輸入電壓的高壓來經過倍壓整流可以將電路的電壓進行倍數增長。
從而得到2500V左右的高電壓

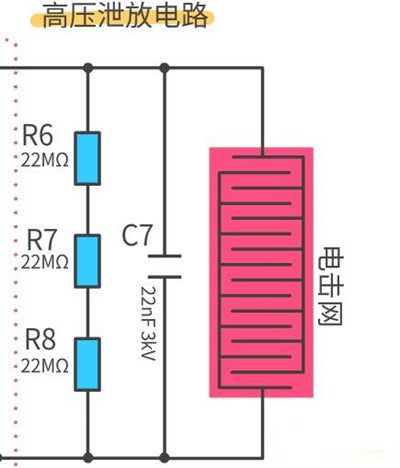

R6、R7、R8三個電阻組成高壓泄放電路當電源開關斷開后能及時釋放前面高壓電路產生的殘余高壓電。
