5N50參數及代換,5N50場效應管引腳圖-KIA MOS管

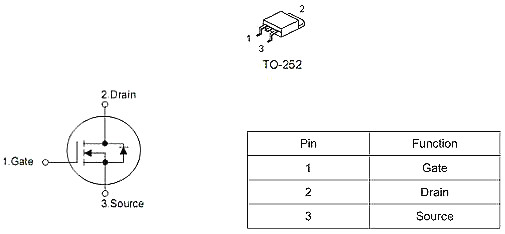

高壓MOS管KIA5N50H最高承受電壓可達500V，漏極電流最大值為5A；低內阻：1.25Ω，能夠承受高電流，使得電器的效率更高，低開關損耗：開關速度快，開關損耗小，節能環保。適用于各種高功率應用場合，如無刷電機、安定器等。封裝形式：TO-252；腳位排列位GDS。

5N50場效應管參數,5N50代換

5N50參數 場效應管500V-產品特征

RDS(on)=1.25Ω(typ)@Vgs=10V

符合RoHS標準

低導通電阻

低柵電荷

5N50參數 場效應管500V-應用領域

適配器

充電器

SMPS備用電源

5N50參數 場效應管500V-參數

漏源電壓：500V

漏極電流：5A

功耗:100W

柵源電壓:±20V

單脈沖雪崩能:260MJ

峰值二極管恢復dv/dt:5.0V/ns

前向傳導:6S

輸入電容:525pF

輸出電容：64pF

反向轉移電容：12pF

反向恢復時間：400nS

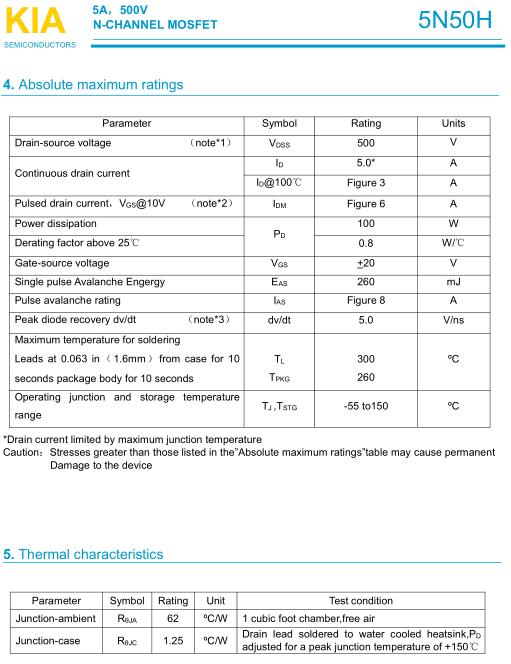

5N50參數 場效應管500V-規格書

查看及下載規格書，請點擊下圖。

5N50場效應管500V是一款適用于無刷電吹風的高性能MOS管，其高電壓承受能力、低內阻和低開關損耗等特點能夠有效地提高無刷電吹風的性能和使用壽命，同時還具有過熱保護功能，保障了無刷電機的安全運行。
