鎮流器原理,作用,電子鎮流器電路圖-KIA MOS管
信息來源：本站 日期：2023-09-12

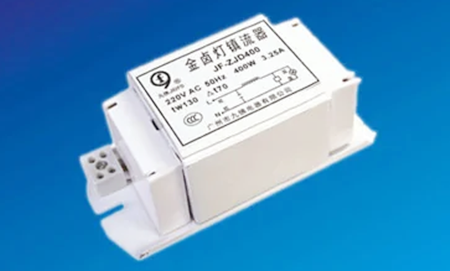

鎮流器（ballast resistor）是日光燈上起限流作用和產生瞬間高壓的設備，是一種限制通過電氣負載的電流的裝置，用于限制電路中的電流量。
當通過負載的電流增加時負載（例如電弧放電）的端電壓下降時，最常使用這些。 如果這樣的設備連接到恒壓電源，它會吸收越來越多的電流，直到它被毀壞或導致電源出現故障。 為了防止這種情況，鎮流器提供了一個限制電流的正電阻或電抗。 鎮流器通過限制電流提供負電阻裝置的正常操作。
鎮流器（ballast resistor）是日光燈上起限流作用和產生瞬間高壓的設備，在硅鋼制作的鐵芯上纏漆包線制作而成，這樣的帶鐵芯的線圈，在瞬間開/關上電時，就會自感產生高壓，加在日光燈管的兩端的電極（燈絲）上。
這個動作是交替進行的，當啟輝器（跳泡）閉合時，燈管的燈絲通過鎮流器限流導通發熱；當啟輝器開路時，鎮流器就會自感產生高壓加在燈管的兩端燈絲上，燈絲發射電子轟擊管壁的螢光粉發光，啟輝器反復幾次通斷，就會反復幾次這樣的動作，從而打通燈管。
當燈管正常發光時，內阻變小，啟輝器就始終保持開路狀態，這樣電流就穩定的通過燈管、鎮流器工作了，使燈管正常發光。鎮流器分電子鎮流器和電感鎮流器。
鎮流器在電路中的作用：
1.限制電路中的電流，使燈管正常穩定地工作。
2.在電路中產生瞬間高壓，擊穿日光燈的兩端的氣體使之放電。
電感鎮流器
當開關閉合電路中施加220V 50HZ的交流電源時，電流流過鎮流器，燈管燈絲啟輝器給燈絲加熱（啟輝器開始時是斷開的，由于施加了一個大于190V以上的交流電壓，使得啟輝器內的跳泡內的氣體弧光放電，使得雙金屬片加熱變形，兩個電極靠在一起，形成通路給燈絲加熱），當啟動器的兩個電極靠在一起，由于沒有弧光放電，雙金屬片冷卻，兩極分開，由于電感鎮流器呈感性，當電路突然中斷時，在燈兩端會產生持續時間約1ms的600V-1500V的脈沖電壓，其確切的電壓值取決于燈的類型，在放電的情況下，燈的兩端電壓立即下降，此時鎮流器一方面對燈電流進行限制作用，另一方面使電源電壓和燈的工作電流之間產生55°到65°的相位差，從而維持燈的二次啟動電壓，使燈能更穩定的工作。
電感鎮流由于結構簡單，作為第一種熒光燈配合工作的鎮流器，市場占有率還比較大，由于它的功率因數低，低電壓啟動性能差，耗能笨重，頻閃等諸多缺點，它的市場慢慢地被電子鎮流器所取代，電感鎮流器能量損耗：40W（燈管功率）+10W（電感鎮流器自身發熱損耗）等于整套燈具總耗電為50W。
電子鎮流器
電子鎮流器是一個將工頻交流電源轉換成高頻交流電源的變換器，工作原理是：
工頻電源經過射頻干擾（RFI）濾波器，全波整流和無源（或有源）功率因素校正器（PPFC或APFC）后，變為直流電源。通過DC/AC變換器，輸出20K-100KHZ的高頻交流電源，加到與燈連接的LC串聯諧振電路加熱燈絲，但使燈管“放電”變成“導通”狀態，再進入發光狀態，此時高頻電感起限制電流增大的作用，保證燈管獲得正常工作所需的燈電壓和燈電流，為了提高可靠性，常增設各種保護電路，如異常保護，浪涌電壓和電流保護，溫度保護等等。
電路如下圖所示。其工作原理與開關電源相似，二極管VD1～VD4構成整流橋把市電變成直流電，由振蕩變壓器T1，三極管VT1、VT2組成的高頻振蕩電路，將脈動直流變成高頻電流，然后由鐵氧體輸出變壓器T2對高頻高壓脈沖降壓，獲得所需的電壓和功率。R1為限流電阻。電阻R2、電容C1和雙向觸發二極管VD5構成啟動觸發電路。三極管VT1、VT2選用S13005，其B為15～20倍。也可用C3093等BUceo》=35OV的大功率三極管。觸發二極管VD5選用32V左右的DB3或VR60。振蕩變壓器可自制，用音頻線繞制在H7X10X6的磁環上。TIa、T1b繞3匝，Tc繞1匝。鐵氧體輸出變壓器T2也需自制，磁心選用邊長27mm、寬20mm、厚10mm的EI型鐵氧體。T2a用直徑為0．45mm高強度漆包線繞100匝，T2b用直徑為1．25mm高強度漆包線繞8匝。二極管VD1～VD4選用IN4007型，雙向觸發二極管選用DB3型，電容C1～C3選用聚丙聚酯滌綸電容，耐壓250V。
50w電子鎮流器電路圖
電路工作時，A點工作電壓約為12V；B點約為25V；C點約為105V；D點約為10V。如果電壓不滿足上述數值，或電路不振蕩，則應檢查電路有無錯焊、漏焊或虛焊。然后再檢查VT1、VT2是否良好，T1a、T1b的相位是否正確。整個電路裝調成功后，可裝入用金屬材料制作的小盒內，發利于屏蔽和散熱，但必須注意電路與外殼的絕緣。引外，改變T2a、b二線圈的匝數，則可改變輸出的高頻電壓。
電路如下圖所示。該電路由整流濾波電容、高頻振蕩電路以及輸出負載屯路三部分構成。
交流220V經整流濾波輸出約300V直流為振蕩電路提供電源。開機后，電源經R5對C3充電，使Vc3迅速升高，從而使VT2迅速達到飽和導通；此時由于T的反饋作用使VTI截止。VT2一旦導通，則Vc3下降，流過L2的電流減小，引起L2兩端一個上負下正的電壓。據同名端原則，L1得到上正下負的反饋電壓，從而使VTI迅速飽和導通，同時T的正反饋作用又使VT2迅速截止，如此周而復始形成振蕩方波（R6D6、R3D5起續流作用）。負載回路由L3、L4、C4構成。VTI、VT2產生的高頻振蕩方波由L3加給負載作激勵源。燈管點亮前，由C4、L4等形成很大的諧振電梳流過燈絲，使管內氫氣電離，進而使水銀變為水銀蒸汽，C4兩端的高電壓又使水銀蒸汽形成弧光放電，激發管壁熒光粉發光。燈管點亮后，C4基本上不起作用，此時L4則起阻流作用。
