發光二極管正負極判斷

發光二極管（LED）是一種常用的發光器件，由含鎵（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。

工作原理是通過半導體材料在正向電壓下的電子復合和發射光子，從而產生光效應。在現代社會具有廣泛的用途，如照明、平板顯示、醫療器件等。LED具有單向?qū)щ娦?，所以在使用LED時，正確地區分正負極非常重要。

發光二極管正負極,判斷

發光二極管正負極判斷方法

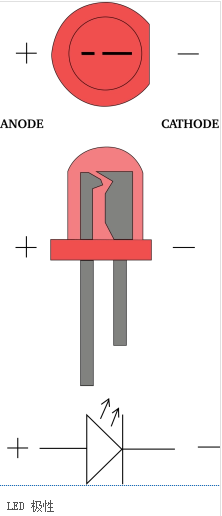

方法一：通過發光二極管長短腳判斷正負極

觀察發光二極管，引腳長的為正極，短的為負極。所有的發光二極管無論什么顏色正負極都是固定的。

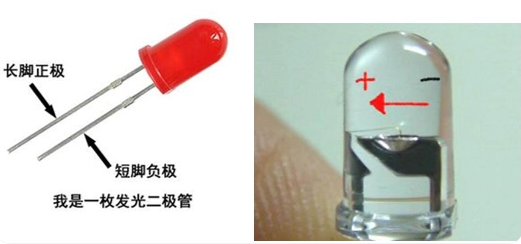

對于直插的發光二極管，腳長的是正極，短的是負極，也可以仔細觀察管子內部的電極，較小的是正極，大的類似于碗狀的是負極。對于貼片二極管，俯視，一邊帶彩色線的是負極，另一邊則是正極。

發光二極管正負極,判斷

方法二：通過萬用表測試區分正負極

用指針式萬用表電阻檔：R×1k檔，可以用來檢測發光二極管。檢測時，將兩表筆分別與發光二極管的兩條引腳相接，如表向右偏轉，并且發光二極管中有發光點，說明發光二極管是正向連接。這時與黑表筆(表內電池正極相連)相接的是正極；與紅表筆(表內電池負極相連)相接的是負極。

用數字萬用表，將旋鈕打到通斷檔，將紅黑表筆分別接在兩個引腳。

如果有讀數，則紅表筆一端為正極，黑表筆一端為負極。

若讀數為“1”，則黑表筆一端為正極，紅表筆一端為負極。

方法三：通過發光二極管缺角處區分正負極

led節能燈照明行業中會經常用到5050貼片LED，5050貼片LED是正方形的，四個直角中，其中有一個角是小缺角，其他的直角沒有小缺角，帶小缺角的那端就是負極，另一端則是正極。

發光二極管正負極,判斷
